晶硅和钙钛矿单结电池的效率都已站上27%，再往上就要撞肖克利–奎伊瑟（S–Q）极限的墙。把带隙1.65–1.70eV的宽禁带钙钛矿顶电池叠在晶硅底电池上，是绕开这道墙的主要路线。可宽禁带钙钛矿必须掺入大量溴（常超过20%），PbBr₂在DMSO里的溶解度又远低于PbI₂，成核时抢跑析出；Pb²⁺属交界酸，热力学上偏爱交界碱Br⁻、冷落软碱I⁻，又推了一把。碘相、溴相结晶节奏对不上，薄膜便落得相分离、晶粒细小、表面粗糙、缺陷扎堆。

本研究的解法是在前驱体溶液中加入3,4,5-三氟苯硼酸（3FBBA），靠氢键和配位两类作用同时"抓住"有机阳离子与铅卤八面体，把失控的直接结晶改造成有序中间相介导的相变。美能钙钛矿最大功率点追踪测试MPPT采用3A+级LED太阳光模拟器作为老化光源，可通过多种方式对电池进行控温并控制电池所处的环境氛围，进行长期的稳定性能测试。

实验方法

DFT计算了3FBBA与对照分子5FBBA的静电势、偶极矩及在PbI₂终止(100)面上的吸附能；¹HNMR、FTIR、XPS用来确认分子与前驱体间的氢键、B–X⁻配位和B–O→Pb²⁺给电子作用。结晶过程靠反溶剂滴加前后的XRD、退火原位XRD与原位PL追踪，辅以TOF-SIMS深度剖析、SEM/AFM形貌观察和GIWAXS/GIXRD结构分析。缺陷与载流子行为用飞秒瞬态吸收、SCLC、稳态及时间分辨PL、EIS、TPV/TPC表征。器件层面制备了1.66eV的p–i–n单结电池（ITO/NiOx/SAM/Cs₀.₁FA₀.₆₅MA₀.₂₅Pb(I₀.₈Br₀.₂)₃/PCBM/BCP/Ag，EDAI表面钝化），并在双面绒面硅异质结衬底上组装两端叠层电池，稳定性按ISOS协议考核。

实验结果

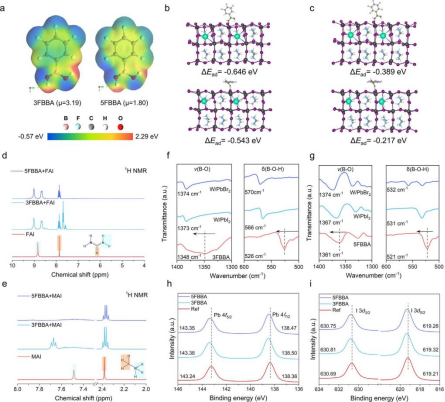

 调节剂的结构与相互作用：静电势、偶极矩、吸附能计算，加氢键和配位作用的谱学证据（¹H NMR、FTIR、XPS）

分子层面，3FBBA的氟全落在间、对位，分子平面性和p-π共轭完好，偶极矩3.19D，几乎是5FBBA（1.80D）的两倍，在钙钛矿表面的吸附也更强；5FBBA的邻位氟位阻使–B(OH)₂扭转，配位能力反而打折。

¹HNMR中FAI、MAI的特征峰发生分裂与高场位移，FTIR中B–O伸缩振动从1348cm⁻¹蓝移到约1373cm⁻¹、B–O–H弯折从526cm⁻¹移到566cm⁻¹以上，氢键与B–X⁻配位同时坐实。DFT结合能上，3FBBA–PbBr₂（−0.360eV）比3FBBA–PbI₂（−0.315eV）更负，恰好对冲了PbBr₂优先析出的倾向。XPS中I3d、Pb4f结合能沿Ref<5FBBA<3FBBA逐级升高，表面碘离子与未配位Pb²⁺均被有效钝化。

宽禁带钙钛矿的结晶调控

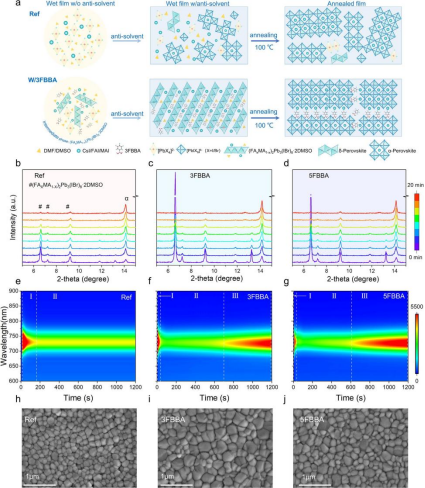

 结晶过程示意图与原位 XRD、原位 PL、SEM

Ref膜在旋涂阶段就直接长出取向杂乱、带残余PbI₂的α相；加3FBBA后先生成(FAₓMA₁₋ₓ)₂Pb₃(IBr)₈·2DMSO中间相，退火时再缓缓转化为α相。原位PL显示Ref走两段式结晶，添加剂膜走三段式，中间相充当预结构框架引导组分均匀重排。TOF-SIMS证实3FBBA膜中Br⁻、I₂⁻沿深度均匀分布，Ref膜顶部却有清晰富碘相。平均晶粒从210nm（Ref）长到325nm（3FBBA），RMS粗糙度从32nm降到23nm，(100)峰半高宽收窄至0.123°，残余PbI₂大幅减少，深度方向的应变梯度也基本被抹平。连续光照下添加剂膜带隙几乎不变，光致相分离被压住。

缺陷密度

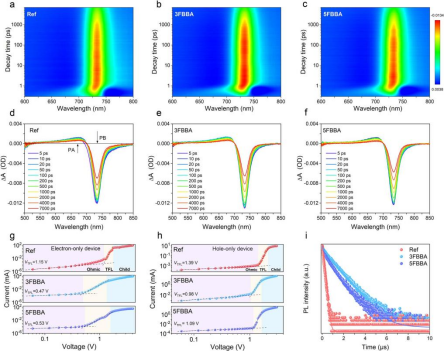

瞬态吸收、单载流子器件暗态 I–V、TRPL

飞秒瞬态吸收显示3FBBA膜的光漂白信号最强、衰减最慢，载流子寿命拉长到4126ps（Ref为2163ps）；SCLC的陷阱填充电压显著下降，TRPL平均寿命从98.2ns延长到777.7ns。

宽禁带单结电池的效率和稳定性

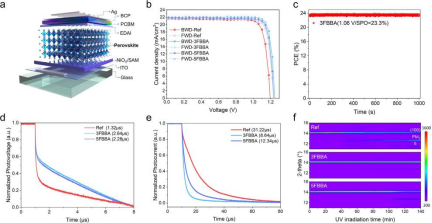

器件结构、J–V、SPO、TPV/TPC、紫外老化 XRD

单结电池效率24.09%（VOC1.25V，FF86.12%，JSC22.35mAcm⁻²），比Ref的21.86%高出两个多百分点；TPC衰减仅8.64µs，TPV寿命2.64µs，电荷抽取更快、复合更慢，VOC与FF的同步提升有了着落。紫外老化140分钟内3FBBA膜的(100)峰纹丝不动，Ref膜却已长出PbI₂和δ相。

钙钛矿/硅叠层电池

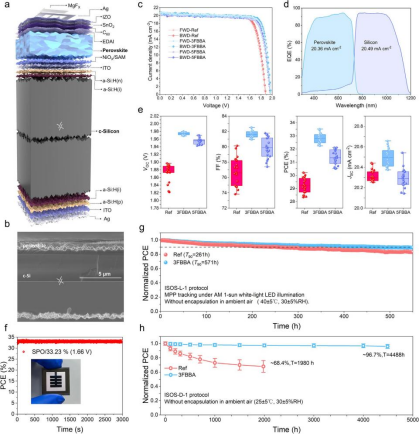

叠层结构、J–V、EQE、统计、MPPT、SPO、暗态储存

叠层电池环节，120µm硅异质结衬底上，3FBBA做到33.60%（JSC20.62mAcm⁻²，VOC1.97V，FF82.53%），Ref为30.79%；EQE积分电流与J–V吻合，统计上VOC、FF也更集中。稳定性一栏更亮眼：未封装器件经571h最大功率点跟踪保持约90%初始效率（Ref的T90仅261h）；室温存放4488h后保留96.7%；85°C/85%湿热下封装器件672h后仍有80%（Ref的T80只有142h）。

3FBBA以"一个分子、多重作用"的设计，把宽禁带钙钛矿的结晶从野蛮生长变成有章法的相变：晶粒更大、缺陷更少、相分离被抑制，单结与叠层效率双双走高，稳定性经得起ISOS多协议的轮番考验。对宽禁带钙钛矿的添加剂设计而言，让多个官能团协同同步碘、溴两相的结晶动力学，是一条值得走下去的路。

美能钙钛矿最大功率点追踪测试 MPPT

联系电话：400 008 6690

钙钛矿最大功率点追踪测试MPPT采用3A+级LED太阳光模拟器作为老化光源，并在上一代基础上完成全面进阶：光谱范围拓展至300~1700 nm（AM0）、光谱等级达到AAA（AM0）、支持 24 通道独立可调，为钙钛矿太阳能电池、太空光伏及叠层电池（2T/3T/4T）的研究提供了强有力的支持。

▶ 光源等级：AAA（AM0），光谱范围 300~1700 nm，适用于太空光伏测试

▶ 多波段独立可控：24 通道可调（AM0），精准匹配三结、四结叠层电池子电池带隙

▶ 大样品夹具：支持 210×105 mm 叠层电池，夹具采用正背面金线挤压引出电极

▶ 环境可控：支持 15℃~100℃ 半导体控温，同时可在氮气环境（无水无氧）下测试

美能钙钛矿最大功率点追踪测试MPPT不仅是性能验证工具，更是钙钛矿与叠层太阳能电池研究的高效测试平台。

原文参考：Intermediate-Phase-Mediated Homogeneous Crystallization of Wide-Bandgap Perovskite for Efficient Silicon/Perovskite Tandem Solar Cells

*特别声明：本账号所发布的原创及转载文章，仅用于学术分享和传递行业相关信息。未经授权，不得抄袭、篡改、引用、转载等侵犯本账号相关权益的行为。文章内容仅供参考，如涉及版权问题，请及时联系我司进行删除。
