交指式背接触（IBC）太阳电池把两种极性的金属接触全部移到背面，正面没有栅线遮光，绒面和减反射膜的光学优势得以充分发挥，配合钝化与接触工艺，n型IBC可实现很高的开路电压和电流密度。代价是结构上的先天敏感：光生少子必须横向穿过基区才能被背面叉指发射极收集，器件性能高度依赖体寿命与背面钝化质量；背面界面复合或接触漏电一旦被温度激活，暗饱和电流密度J0便不成比例地上升，Voc随之受损。美能非接触IV测试仪，无损、零耗材、毫秒级测速，适配BC/无主栅，一次测出IV/EQE/PL多维参数。

这正是本文的切入点：在n型IBC电池上，把25–85°C的光照J–V测量、45–85°C持续一个太阳下最长960分钟的LeTID应力实验，以及同温度范围的暗态I–V分析放进同一热环境，让三组证据互相咬合。

实验设计

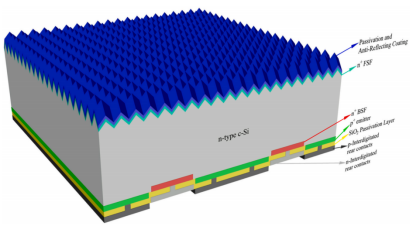

n型IBC电池截面结构示意：背面交指状p⁺发射极与n⁺ BSF接触、正面织构与ARC

实验电池面积258.3 cm²，硅片厚151 ± 6 μm，背面叉指周期约480 μm，发射极与BSF指条宽约250 μm和90 μm。光照测量在AM1.5G、100 mW/cm²下进行，每个温度点热稳定后取五次扫描平均；LeTID应力直接在应力温度下测量、不中途降温，按1、2、4、8……分钟的指数间隔记录，各参数以初始值归一化，把固有衰减动力学与瞬时温度系数效应分开。

稳态热敏感性

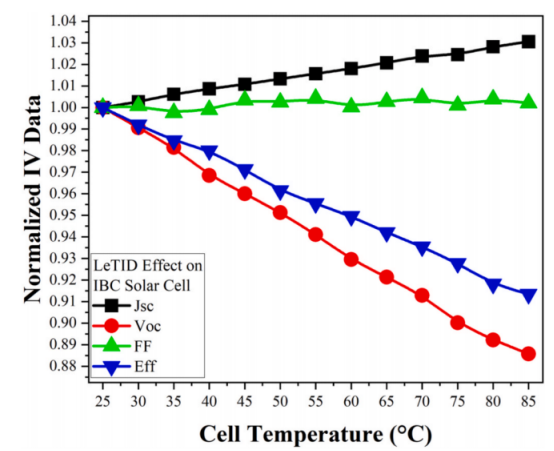

四个参数相对各自25°C值的归一化热演化

25°C时电池表现为Jsc约38.6 mA/cm²、Voc约0.743 V、FF约79%、效率约22.7%。升到85°C，Jsc仅增约3%（+0.0203 mA·cm⁻²·K⁻¹，约+0.05%/K），Voc以−1.4 mV/K线性下降（约−0.2%/°C），效率损失约9%，FF几乎不动。电流的小幅上升来自带隙变窄——Varshni关系下吸收边向长波移动，光生略有增强；电压的快速衰减则源自J0(T)的指数增长，受本征载流子浓度和复合活性支配。Voc正比于ln(Jsc/J0)，J0中等幅度的增加足以造成可测损失。该温度系数落在高质量晶体硅器件−1.3至−1.6 mV/K的常见区间，属复合限制型而非电阻或输运限制型。归一化后的排序同样清晰：85°C时Voc相对降约15%，效率约9%，FF在±1%以内，Jsc反增约3%。

LeTID动力学

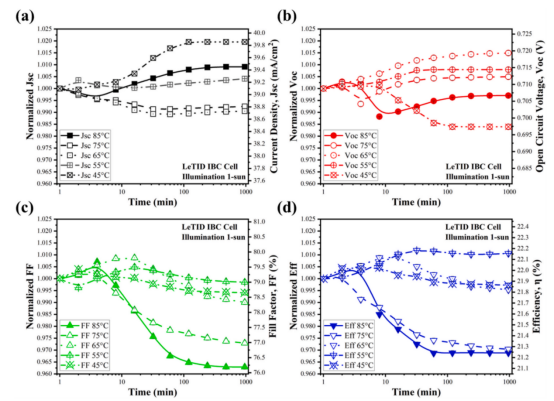

LeTID衰减动力学

稳态测量只回答"热到什么程度"，LeTID应力实验补上"随时间怎么变"。85°C下Voc在最初10–30分钟内快速跌落，随后缓慢趋近准饱和；较低温度下衰减平缓得多。960分钟后Voc降至约0.69 V，Jsc始终在±2%以内，FF小幅波动，实验窗口内未见再生。由于测量在热稳定后的应力温度下进行，早期电压下降应归因于缺陷态的快速激活，而非瞬态热平衡。Jsc的稳定说明光生与短路抽取未受影响，主导损失不是产生限制型。作者也交代了局限：缺少暗退火对照实验，纯热效应的贡献无法完全排除。

暗态验证

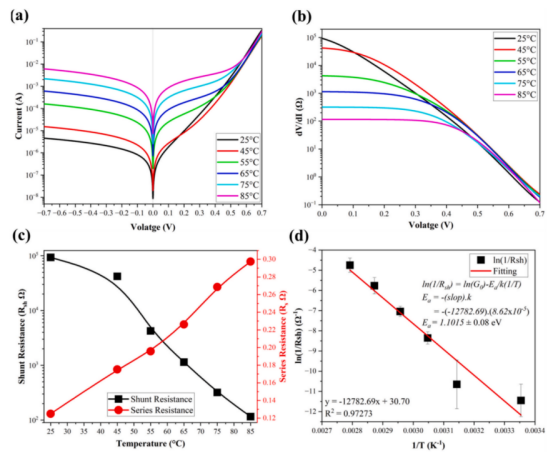

暗态电学与漏电通道(a)暗态J–V曲线、(b)微分电阻、(c)提取的并联与串联电阻、(d)并联电导阿伦尼乌斯分析得Ea ≈ 1.10 eV

暗态I–V从光照之外的方向逼近同一问题。正偏电流随温度显著增大，低偏压斜率显示并联电阻明显下降，高电流区变化不大，温致电阻演化的主导是漏电激活，而非串联电阻退化。理想因子保持在1.05–1.25，扩散复合占主导，高温下或有SRH贡献。对并联电导做阿伦尼乌斯分析，ln(1/Rsh)对1/T线性良好（R² = 0.97），活化能1.10 ± 0.08 eV，与硅带隙（约1.12 eV）相当，也在文献报道的LeTID范围（0.8–1.2 eV）之内。带隙量级的活化能常与深能级缺陷辅助导电相关，但不能排除本征载流子浓度的贡献，故它支持热激活漏电行为，却不指认具体缺陷种类。

统一框架与运行外推

三条证据汇于一个唯象框架：J0(t, T) = J0,intr(T) + A·Ndef(t, T)，固有饱和电流之外叠加随时间、温度演化的热激活缺陷贡献，再经Voc = (nkT/q)·ln(Jsc/(J0 + 1))转化为电压损失。复合增强与漏电激活在同一式内并发，稳态温度系数、LeTID动力学与暗态漏电演化由此贯通，框架不指认具体缺陷身份。外推到户外运行：高辐照下组件电池温度常在50–65°C，按−1.4 mV/K推算，60°C相对25°C意味着约49 mV的电压损失，温度加速的LeTID还会在此基础上叠加随时间的损失。结论仅针对所测电池，对背接触TOPCon、背接触HJT只是定性参考：其衰减幅度、活化能与再生动力学取决于各自的钝化接触方案、界面质量、氢分布与热稳定性，有待专门对比研究。对温暖气候下的高效背接触器件而言，电压鲁棒性和长期发电量最终落在背面钝化稳定性与缺陷管理上。

美能非接触式IV测试仪

联系电话：400-0086-690

美能光伏在光伏检测领域深耕多年，结合量产实践与学术前沿研究成果，推出美能非接触式IV测试仪，全路线晶硅电池毫秒级无损检测方案。

毫秒级测量：消除机械动作耗时，匹配高速产线，产能倍数级释放

绝对零接触：适配超薄片、无主栅、BC电池等先进结构，无损伤、无耗材

全路线兼容：PERC / TOPCon / HJT / BC等

五维数据同步采集：IV + EQE + SR + Re + PL

美能非接触式IV测试仪，重新定义高效电池检测标准。零物理接触彻底杜绝隐裂与污染风险，毫秒级超高效吞吐完美匹配产线节拍，高精度测试数据为工艺优化提供可靠依据，同时大幅降低运维与耗材成本。无需在“品质”与“效率”间权衡，这是高效电池量产检测的理想之选。

原文参考：Temperature-dependent voltage degradation and LeTID kinetics in n-type interdigitated back contact (IBC) solar cells

*特别声明：本账号所发布的原创及转载文章，仅用于学术分享和传递行业相关信息。未经授权，不得抄袭、篡改、引用、转载等侵犯本账号相关权益的行为。文章内容仅供参考，如涉及版权问题，请及时联系我司进行删除。
