本研究在钙钛矿有源层内构建场效应结破局：氯基MXene掺杂在埋底界面引入局域n型特征，配合4-FPEAI表面梯度钝化在顶面拉出p型偏移，两侧偶极驱动能带弯曲，载流子提取更顺、复合更低。该策略让60 cm²半透明模组PCE超16%，0.2 m²四端叠层电池板PCE达19.45%，双面Si-HJT加持下30%反照率PGD突破23 mW cm⁻²，克里特岛三个月户外运行功率保持率95%以上。

实验方法

钙钛矿组分选的是Cs₀.₁₈FA₀.₈₂Pb(I₀.₈Br₀.₂)₃，带隙1.68 eV，适合高温环境运行。反溶剂用乙酸乙酯（EA）替换掉氯苯（CB），退火时间砍半到30 min。Ti₃C₂Cl₂ MXene靠Lewis酸刻蚀Ti₃AlC₂ MAX相来制备，掺进钙钛矿前驱液的浓度控制在0.016 mg mL⁻¹。4-FPEAI溶在EA反溶剂里（0.13 mg mL⁻¹）完成SGP处理。

器件走n-i-p介孔路线，电子传输层用石墨烯纳米片改性TiO₂，空穴传输层选PTAA。半透明器件把不透明金电极换成3 nm Au缓冲层加100 nm溅射ITO。模组端用P1-P2-P3三道激光刻蚀，24个电池串在一起，有效面积60 cm²。叠层电池板的封装交给工业热真空层压机，ST-PSMs和Si-HJT电池一次层压搞定。表征方面，SEM、XRD、TRPL、TPV、PL、EQE、UPS、XPS、KPFM都用上了，再配合DFT计算做理论验证。

小面积电池性能

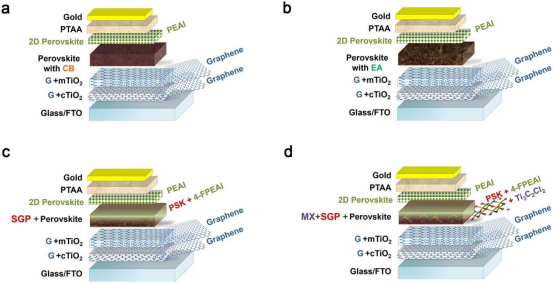

四种测试结构：（a）G/CB：石墨烯改性ETL+氯苯反溶剂；（b）G/EA：改用乙酸乙酯绿色反溶剂；（c）G/4-FPEAI：在b基础上加4-FPEAI表面梯度钝化（SGP）；（d）G/MX/4-FPEAI完整二维材料工程方案，再加氯基MXene（MX-Cl）作掺杂剂

优化分四步走：先从G/CB参比器件起步，换EA绿色溶剂得到G/EA，再加4-FPEAI钝化得到G/4-FPEAI，最后上MXene掺杂拿出了G/MX/4-FPEAI。

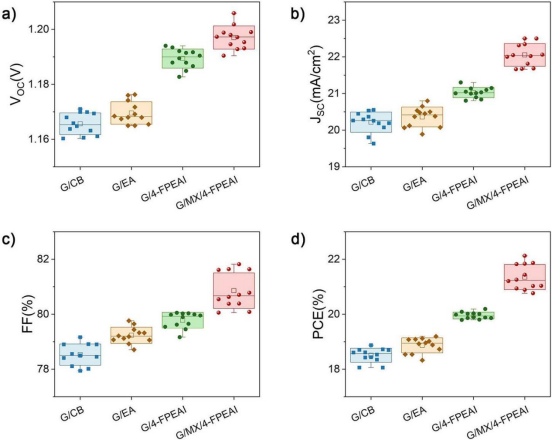

箱线图分别给出（a）VOC、（b）JSC、（c）FF、（d）PCE，数据从1 SUN下I-V特性提取

G/EA比G/CB的PCE高出2个百分点，EA结晶快、溶剂残留少是主要原因。G/4-FPEAI的PCE分别比G/CB和G/EA提升8%和5.8%，VOC的改善贡献最大。到了G/MX/4-FPEAI，冠军电池PCE做到22.12%，VOC站上1.19 V，JSC比G/4-FPEAI和G/EA分别涨了5%和8%，I-V曲线的迟滞也压到了很小。

薄膜形貌与缺陷钝化

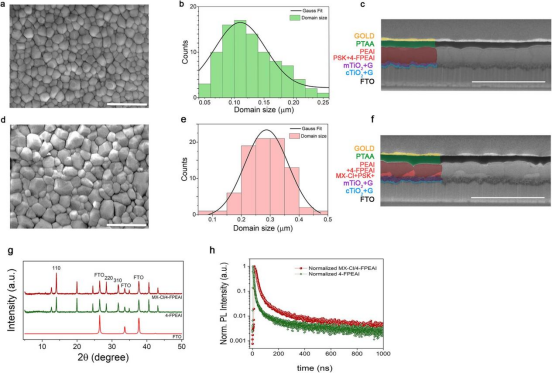

（a、d）薄膜表面SEM；（c、f）截面SEM；（b、e）晶畴尺寸统计；（g）含/不含MX-Cl的XRD图谱；（h）归一化TRPL衰减曲线，双指数拟合

SEM下看得很清楚，MX-Cl掺杂后钙钛矿晶畴明显长大：平均尺寸从0.125 µm涨到0.286 µm，最大尺寸从0.242 µm冲到0.452 µm。MXene纳米片大多待在mTiO₂/钙钛矿底界面那一层，充当异质成核位点帮晶体往外长。

XRD谱图里（110）、（220）、（310）三个晶面的衍射峰都增强了，结晶度上去、晶格畸变下来。TRPL测出来MXene处理薄膜的平均载流子寿命1.11×10⁻⁷ s，比4-FPEAI薄膜的6.88×10⁻⁸ s长了一截。TPV显示电荷复合寿命拉长，PL强度提高75%还红移了5 nm，这几个信号都说明非辐射复合被有效摁住了。暗态J-V里反向漏电流和理想因子双双走低，跟前面对得上。归根结底，Cl端基跟Pb²⁺的强配位把金属铅簇（Pb⁰）带来的深能级缺陷给削掉了。

场效应结的形成机制

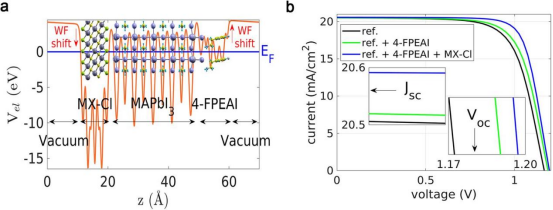

（a）MX-Cl/MAPbI₃/4-FPEAI界面优化后的原子结构；（b）三种构型的模拟J-V曲线

UPS把能级的渐变调制暴露了出来：MX-Cl把WF拉低0.39 eV，往n型方向走；4-FPEAI把WF抬高0.14 eV，往p型方向走。两边偶极方向恰好相反，在界面处把能带顶弯了。

DFT计算给出了更细的图景：MX-Cl和钙钛矿之间虽然不形成共价键，但表面偶极把WF拉下来的同时在导带附近塞进了施主态；4-FPEAI则跟钙钛矿表面的铅原子结成共价键，把Pb离子的贡献态钝化掉，导带边上移，p型行为就出来了。KPFM从另一条路独立验证了WF的变化。器件仿真也复现了实验趋势：4-FPEAI把VOC抬到1.19 eV，MX-Cl再往上推到1.20 eV，FF跟着改善，背后是偶极诱导的电子积累和界面复合减少在起作用。

叠层模组与电池板

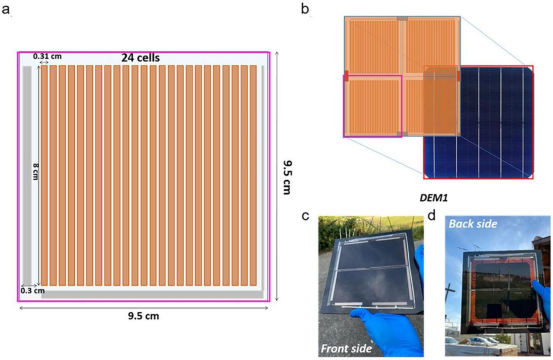

（a）半透明PSM版图；（b）DEM1叠层电池板；（c、d）层压后DEM1正背面照片

ST-PSCs的PCE做到了18.3%，平均17.63%，抗光致降解的能力也增强了。模组几何FF超过96%。第一个演示器DEM1拿4个并联ST-PSMs叠在1片M2 Si-HJT电池上，PCE约21%，其中表现最好的ST-PSM单模组PCE超过16%，从电池放大到模组的PCE衰减控制在13%以内。

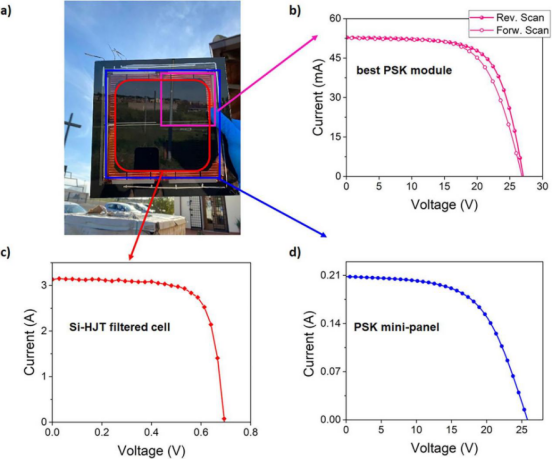

（a）DEM1正面照片；（b）最佳ST-PSM的I-V曲线；（c）经钙钛矿滤光后Si-HJT电池；（d）四个并联ST-PSM组成的顶面板

为了验证工艺靠不靠谱，一口气做了150个ST-PSMs，统计数据出来确实稳定。最终演示器DEM2规模更大，16个并联ST-PSMs配4个串联双面Si-HJT电池，面积接近0.2 m²，一步法层压整成一个器件。在罗马户外测了一回：顶部ST-PSP的PCE约12.5%，底部Si-HJT约7%，叠层整体19.45%。

户外稳定性与双面发电

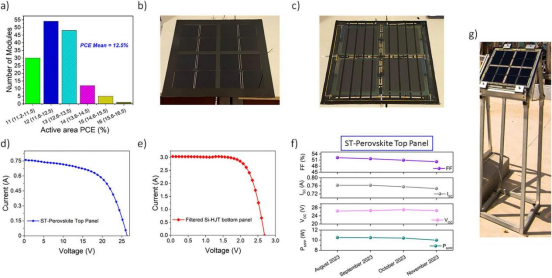

（a）150个ST-PSMs的PCE统计；（b、c）DEM2正背面照片；（d）ST钙钛矿顶面板I-V；（e）Si-HJT底模组I-V；（f）ST顶面板三个月户外运行初步稳定性；（g）DEM2安装在克里特岛HMU设施的照片

DEM2装到克里特岛，按ISOS-O-2协议持续监测。三个月下来，ST-PSP的PMPP守住初始值的95%以上，FF每个月慢慢掉1.27%，底模组基本没出问题。Si-HJT底电池的双面特性也派上了用场：自然反照率从10%到30%之间变化时，PGD从21.15一路升到23.66 mW cm⁻²。

这项研究把4T钙钛矿/硅叠层电池从实验室小面积往实用尺寸推了一步。核心做法是在钙钛矿有源层内造一个场效应结：SGP策略配合氯基MXene掺杂，两侧偶极拉出能带弯曲。60 cm²半透明模组PCE做到16%以上，往上集成成0.2 m²的4T叠层电池板。层压工艺跟现有Si-HJT产线能对接，离量产又近了一步。户外测试数据也算扎实：STC下整板PCE 19.45%，30%反照率时PGD超过23 mW cm⁻²，在克里特岛跑了三个月功率保持稳定。

场效应结这个思路本身靠Cl端基MXene和4-FPEAI在空间上分工配合来实现，在钙钛矿界面和能级工程里算是比较新的打法。后面要解决的事还不少：成本上得把Au/ITO透明电极换成石墨烯之类的便宜方案；生产工艺要往更大面积、更经济走；2T架构的电压匹配也得跟上，既降本又能提高光谱适应性。另外，对已经跑过户外的模组做拆解诊断，应该能帮我们看清这套器件结构到底哪里先坏、稳定性瓶颈卡在哪个环节。
