随着光伏行业的信息化和机械化的发展，改善产品质量，降低产品成本和资源能耗，将具有高清共聚焦显微技术的光学测量显微镜应用于光伏电池生产环节中就显得尤为重要。因此，「美能光伏」所研发的3D共聚焦显微镜应运而生，由于它在整个测量过程中的效率高速，使它成为光伏行业的着力帮手。

可用于精确测量  美能3D共聚焦显微镜

美能3D共聚焦显微镜具有超高的共聚焦显微镜头，z轴显示分辨率可达1nm，拥有30-25000倍的最大综合放大倍率，即使是亚微米级的形貌也能精准测量。

美能3D共聚焦显微镜可用来测量的点有很多，它可以用来进行光伏电池的栅线测量、金字塔绒面测量、PR凹槽测量、背电极测量、激光划线测量、Pad点测量、抛光硅片打磨测量等。并通过系统软件对被测物进行定量测量，得到深度、宽度、表面积和体积等信息，以反馈在生产光伏电池片环节中的清洗制绒和丝网印刷的工艺质量。

创新的光学技术 精密的工作原理

美能3D共聚焦显微镜是专用于光伏行业对光伏电池表面进行光栅绒面测量的光学仪器，以光学技术为工作原理、对光伏电池表面结合精密Z向扫描模块、3D建模算法后进行非接触式扫描，建立表面2D或3D图像。并根据强大的软件测量功能，通过直观的图标界面进行快速、便捷的数据摄取和分析。

栅线测量  直接且高效

美能3D共聚焦显微镜在开始测量光栅前，需要使用光学显微镜技术，使白光被分散为不同波长的光线，当被测物位于某一位置时，就会有一束特定波长的光线通过聚焦光路被元件所感知，接受光波长和物体位移呈一一对应关系，通过计算被测光的焦点的波长，换算得出距离，并根据系统软件的分析模式得出栅线被测区域的具体数据。

可观察肉眼看不见的微小形状

一般的测量工序是从10倍率的测量开始，目的是为了更好的对焦光伏电池的栅线，待找到被测区域后就可转成50倍率强噪声抑制模式和100倍光栅绒面测量模式，这两种模式能直观的看到光伏电池的光栅，从而精确的捕捉到光伏电池片的粗糙程度。

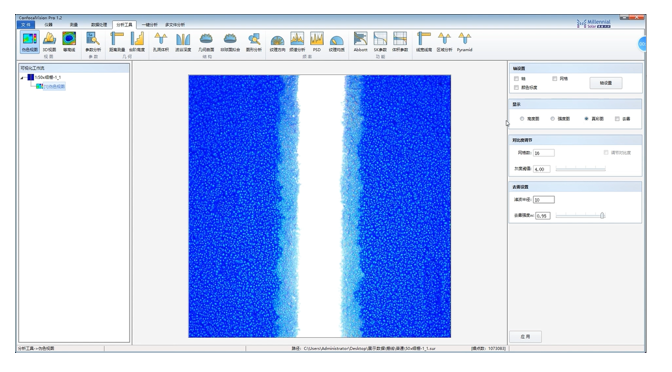

栅线测量分析伪色视图

图像选择多样

结束测量后，自动跳转至分析页面，根据页面显示可得出真彩图、强度图、高度图三种类型的图像。可将这三种类型的图像转化为2D或3D模式，图像界面中的参数跟随鼠标位置显示，画面大小也可手动调节。

线高线宽全面测量

在线宽线高分析界面中，剖面线的数量可高达48条，点击任何一条剖面线，画面下方即可展示该剖面的截面图，根据设定好的高宽比参数、标准值、上下偏差，自动进行ON/NG判定。并会展示栅线的宽高、横截面积、宽高比，以及48组剖面处的栅线宽高、横截面积、宽高比。

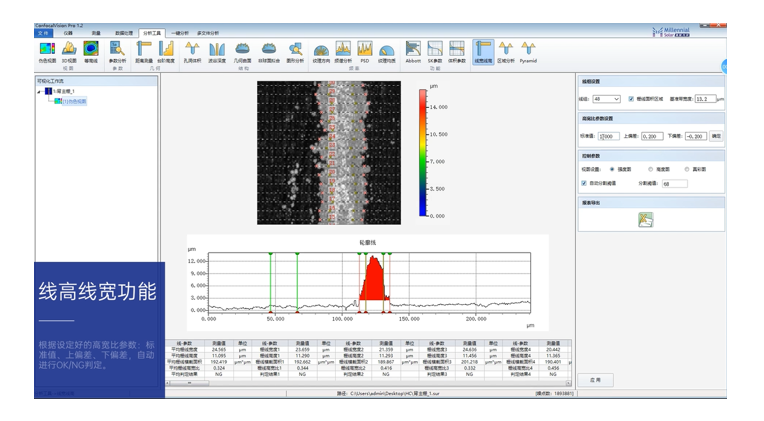

线高线宽测量分析图

区域分析自动测量

转换为区域分析功能界面后，系统即可自动圈出光栅的边缘，并自动计算出在此视场内光栅的表面积、体积、最大宽度和最小宽度等数据，并且还会标注出光栅的最高点和最低点。

美能3D共聚焦显微镜凭借在光伏测量过程中高效、精准的优点，为电池厂商提供了多种测试解决方案。「美能光伏」一直都致力于将帮助电池厂商生产高品质产品放在首要位置，不断扩大产品阵列，高性价比打造卓效、灵活的产品，为您排忧解难！
