美能3D共聚焦显微镜|用硬实力诠释为什么选择它！

日期：2023-07-10浏览量：285

光伏电池的出现为不仅给太阳能源的循环利用提供了便利，也逐渐成为影响我们生活的一部分。光伏电池片制造工艺中的清洗制绒和丝网印刷环节，使得电池片品质都得到了全方位的提升，这就使得对光伏电池片的质量检测尤为重要。「美能光伏」所拥有的美能3D共聚焦显微镜，凭借对光伏电池片全面精准的测量、省时省力的检测操作，赢得众多电池厂家的一致好评。

技术精湛只为满足您的表面测量需求

美能3D共聚焦显微镜凭借高清的光学显微镜技术，可轻松测量光伏电池片中的陡峭斜面和各种形状复杂的表面，并根据测试模式实时提供高度分布，从而获取全面的表面数据和图像。并根据直观的图标界面进行快速、便捷的数据摄取和分析。

清洗制绒？到底是什么！

在光伏电池中，常常需要在硅片表面制作绒面，有效的绒面结构能够使入射光进行多次反射和折射，改变入射光在硅晶板中的前进方向，延长光程，产生陷光作用，从而增加光生载流子的产生，形成陷光绒面结构。陷光绒面结构可使太阳光线通过在硅片表面的多次反射，以达到减少反射率的目的。

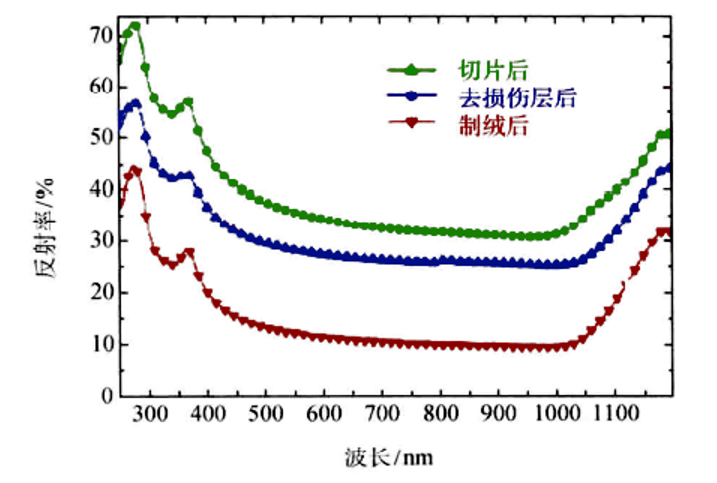

制绒前后硅片的反射率波长图

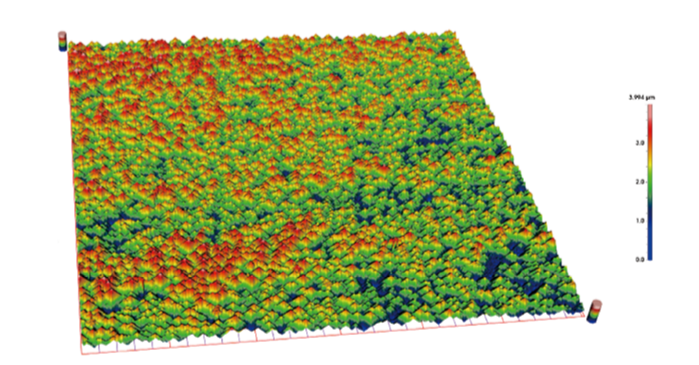

光伏金字塔绒面测量

美能3D共聚焦显微镜在进行金字塔绒面测量时，可根据软件系统中的自动化测量，对所选的坐标位置进行自动测量，形成每一个扫描区域的金字塔轮廓分析模块。

金字塔轮廓分析模块图

美能3D共聚焦显微镜拥有高清的共聚焦显微技术，在测量金字塔绒面时，可瞬间扫描整体区域范围和各种凹凸不平的形状，在不破坏光伏电池片的基础上快速精准地绘制出任一金字塔轮廓，并通过图像的形式表现出来。

丝网印刷

为了降低生产成本和提高生产效率，人们将生产厚膜集成电路的丝网印刷技术引入制作光伏电池电极的生产中。丝网印刷是利用丝网图形部分网孔透过浆料，漏印在承印物，而非图形部分网孔不透过浆料，在承印物上形成空白的基本原理进行印刷。

丝网印刷工艺图

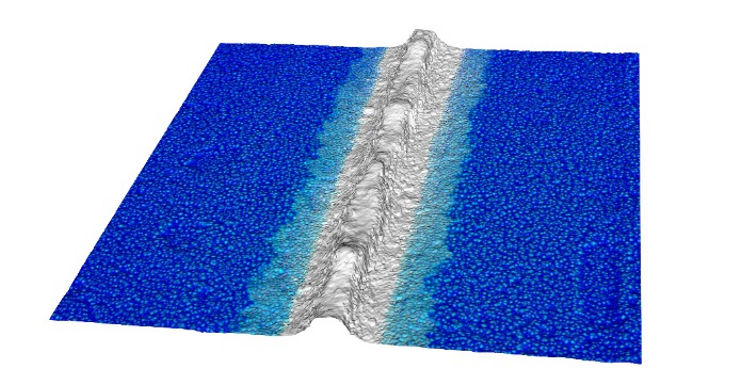

光伏栅线测量

美能3D共聚焦显微镜在运用高清共聚焦显微技术进行光伏栅线测量时，可使用高倍率高精细技术扫描肉眼看不见的微小形状，并以高精细的数据准确捕捉粗糙度，即使是表面难以分辨的溶剂材料也可如实扫描，并精准获取微小形状。

光伏栅线轮廓分析模块图

美能3D共聚焦显微镜超高的测量分析，使在单视场内剖面线数量多达48条，极大的降低了测量误差。

需求决定市场，品质代表未来！美能3D共聚焦显微镜凭借功能多样，精确性高等产品优势，致力于提高太阳能电池检测过程中的产品质量。「美能光伏」一直不断推出新产品、新技术。正是因为这一品质，在的光伏行业才能得到客户的一致好评。未来，「美能光伏」将继续以品质为基础，将产品做细做精，谱写新的发展篇章！

上一篇：美能光伏科普 | 异质结（HJT）太阳能电池板

下一篇：美能光伏产品 | 品质、高效？原来您只需要一台全自动光学影像测量仪

market@millennialsolar.com

江苏省苏州市吴中区金地威新吴中智造园21栋

扫一扫

关注技术顾问

扫一扫

关注官方公众号

扫一扫

关注官方视频号

扫一扫

关注B站视频号

解决方案

HJT电池 TOPCon电池钙钛矿单结/叠层电池 BC电池 IEC标准实证基地电站运维 BIPV光伏建筑实验

快速链接

产品中心企业介绍隐私声明条款

提供以下信息与我们联系，我们很乐意为您提供帮助！

江苏美能测试集团有限公司版权所有 © 2022 苏ICP备2020061695号-7
