在光伏行业的生产过程中，实现稳定可靠的质量检测对于设备的实用性显得尤为重要，可通过测量光伏电池栅线的高度与宽度、绒面上的金字塔形状，反馈出光伏电池的质量。「美能光伏」凭借在光伏行业中的优势，考虑到客户实际需求，提供了功能多样，精确度高，快速简单耐用等多种测量优势的3D共聚焦显微镜，从而实现产品质量高效检测。

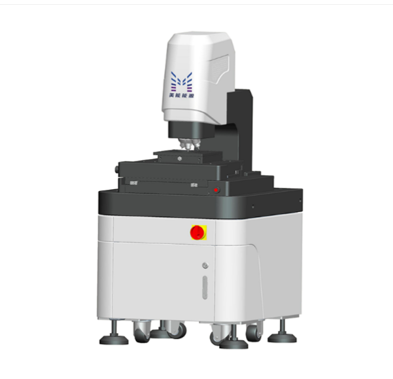

3D共聚焦显微镜首选美能 ME-PT3000

美能光伏研发的ME-PT3000是一款共聚焦显微镜，可用于精确可靠的3D测试，通过快速光学扫描模块和信号处理算法可实现实时共聚焦显微图像。

美能3D共聚焦显微镜采用了共聚焦显微技术，相较于传统共聚焦显微镜，美能共聚焦显微镜可进行自动化栅线、绒面测量，并提供丰富强大的图像分析功能，从而大大提高检测速度。

高清共聚焦显微技术，开启您的高精度测量之旅

美能3D显微镜采用的光学成像技术为共聚焦显微技术，通过获取同一测试区域中各像素的多个z轴位置的反射光亮强度，得到反射光亮最高的Z轴位置或此时的反射光量、颜色信息。并基于这些信息构建出真彩图、强度图、高度图这三种图像数据。

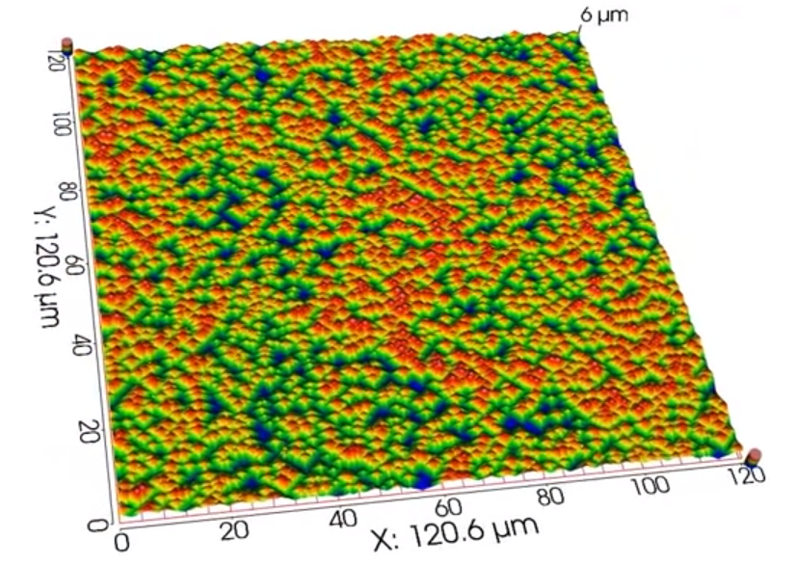

高度图

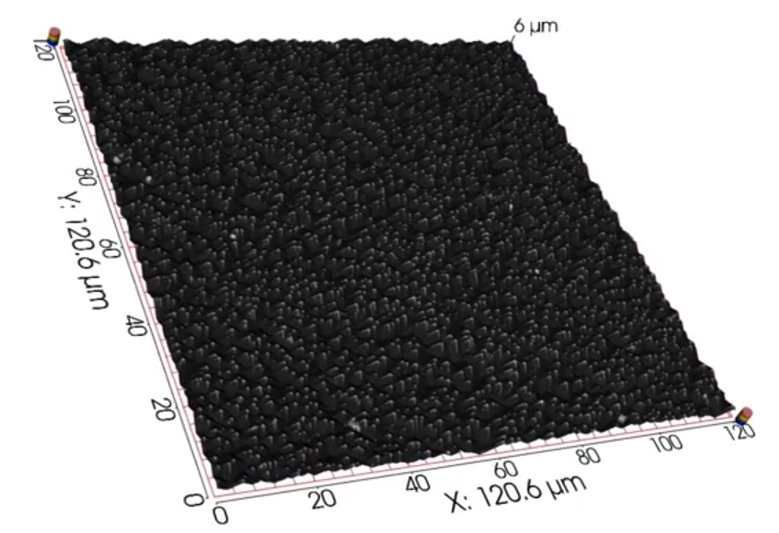

强度图

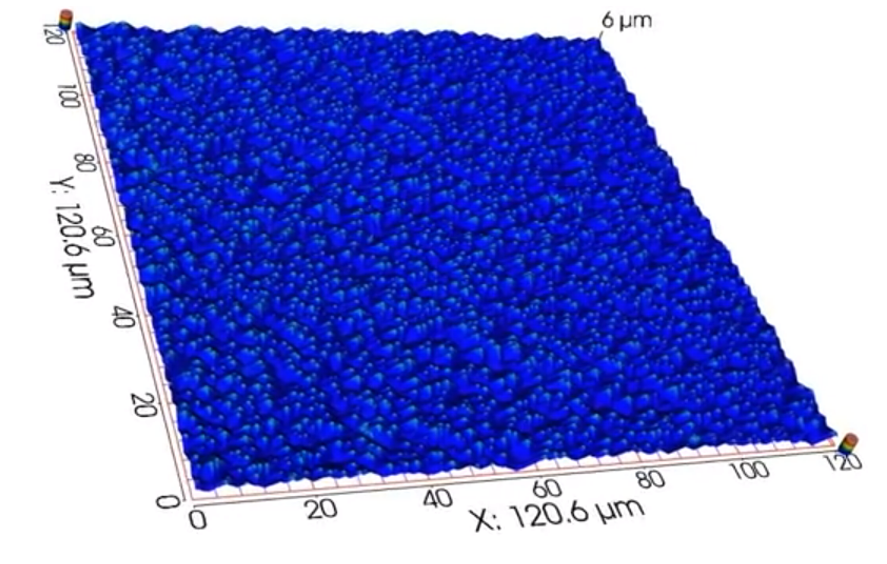

真彩图

由于来自焦点位置之外的反射光和其他相邻像素的环境光等的影响，传统显微镜在使用CMOS传感器等来当作受光元件的拟共聚焦光学系统时，难以实现高精度测量和高分辨率观察。美能3D共聚焦显微镜使用的激光共聚焦光学系统，采用的PMT光探测器件可以完全排除来自焦点位置以外的反射光，从而实现高精度测量和高分辨率观察。

手动检测嫌麻烦？有TA帮你轻松解决

目前，很多3D显微镜厂家，对太阳能电池的检测，仍然停留在样品检测过程中手动执行坐标测量的阶段，自动化的在线测量已经成为光伏行业的最大需求之一。

美能3D共聚焦显微镜针对不同尺寸的太阳能电池，定制多种测量模版，并结合自定义分析模版的自动测量功能，自动完成多区域的测量与分析过程——即利用高水平的电动载物台控制，在软件中设置多个指定坐标位置，全自动进行样品测量，从而得出样品在每个坐标的精确数据分析。实现了检验样品的完全自动化，大大提高了检测速度。

面对挑战，我们拥有丰富强大的图像分析功能

强大的图像处理分析功能可使使用者直观的感受到样品的检测数据，了解样品是否有质量的问题。拥有多方面图像分析的3D显微镜往往更能受到电池厂商的青睐，「美能光伏」的3D共聚焦显微镜拥有的测量分析软件，具有强大的图像处理分析功能——二维轮廓分析、三维体积分析、粗糙度分析、报表自动化生成。

该软件配置丰富直观的处理预设与功能模版，可帮助初学者快速上手并达到熟练操作，经验丰富的用户也可以根据其本身所具有的测试经验，自定义处理流程并保存为预设模版，以便于日后操作。

美能3D共聚焦显微镜可以轻松测量形状复杂的产品表面、实时提供高度分布，解决您所遇到的各种测试难题。「美能光伏」以引领行业的技术、高品质的产品服务，不断为客户提供成熟有效的测量方案。同时推动光伏行业不断向前，在未来，「美能光伏」还将继续携手电池厂商共同行进、迭步向前。
