美能光伏科普 | 美能3D显微镜ME-PT3000

日期：2023-03-06浏览量：5

ME-PT3000是一款高速共聚焦扫描显微镜，可用于精确可靠的3维(3D)测量。通过快速光学扫描模块和信号处理算法可实现实时共聚焦显微图像。本期「美能光伏」将给您介绍这一款专为光伏而设计的产品。

产品介绍

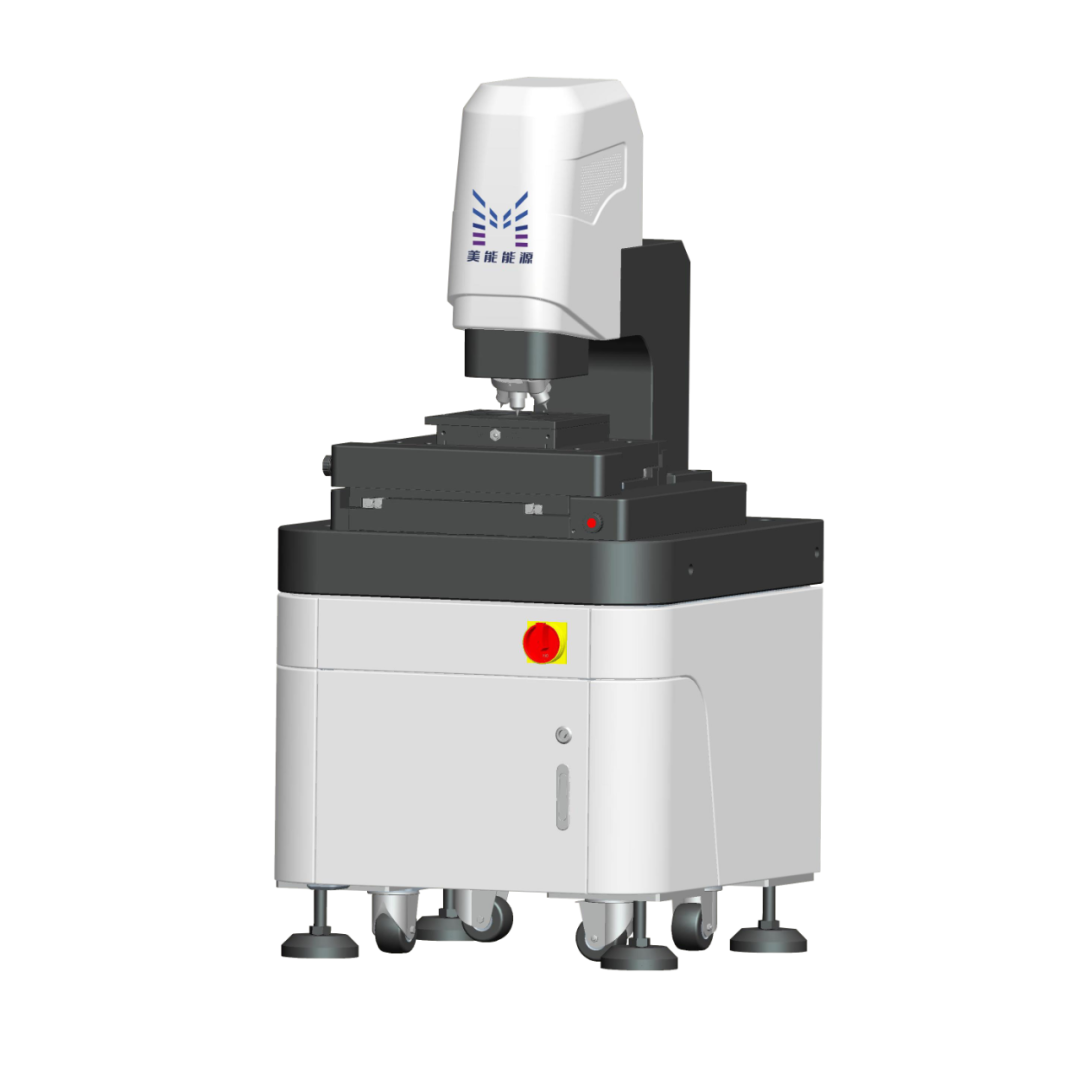

ME-PT3000 3D显微镜专用于光伏行业对光伏电池片表面的栅线及绒面进行质量检测的光学仪器。以光学技术为原理、结合精密Z向扫描模块、3D建模算法等对器件表面进行非接触式扫描并建立表面3D图像，通过系统软件对光伏电池片上的栅线的高度与宽度、绒面上的金字塔数量进行定量检测，以反馈光伏电池片清洗制绒、丝网印刷工艺质量。

640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1

商务联系：顾经理-199 6293 0018

产品优势

1、高清共聚焦显微技术

测量头兼具投射、分散和接收复色光的功能，复色光在Z轴方向上被分散为不同波长的光线，被测物位于某一位置时，必定有一束特定波长的光线通过聚焦光路被元件所感知，接收光波长与物体位移呈一一对应关系，通过计算被感测到光的焦点的波长，换算获得距离。

2、非接触式无损测量

Z轴分辨率高达1nm，综合放大倍率198x39966。

3、赋予黑白共聚焦图像鲜艳的色彩

利用超高分辨率扫描，可获得倍率和分辨率堪比SEM的图像。而且，在共聚焦检测出的真正焦点位置，彩色CMOS相机可以获取各像素的颜色信息，因此也能获得没有散焦光和伪色的颜色信息。据此能够轻松拍摄容易看懂的全彩彩色图像。

4、宽大视场和形貌拼接快速摄取宽大产品表面

ME-PT3000提供了超快速XY形貌拼接功能，一次可摄取更多样品表面，有助于优化工作流程效率。该模式可自动拼接所摄取的3D模型，组成远大于单个视场的形貌图像。最终的表面数据会显示一个大表面区域的高精度无缝模型以及完美对焦的纹理，同时又保留了较小区域的原始光学属性。

5、超大XYZ扫描成像范围，适配各类尺寸产品

标准PT配置采用了显微镜式结构设计，高精密电动载物台具有230mmx230mm的大行程。

640?wx_fmt=png

6、自动化测量、大大提高检测速度

针对不同尺寸的太阳能电池片，美能光伏定制多种测量模板，提供用户免费升级服务。利用高水平的电动载物台控制，在指定的XY坐标位置自动执行测量，不仅实现检查作业的完全自动化，还大幅缩短检测时间。

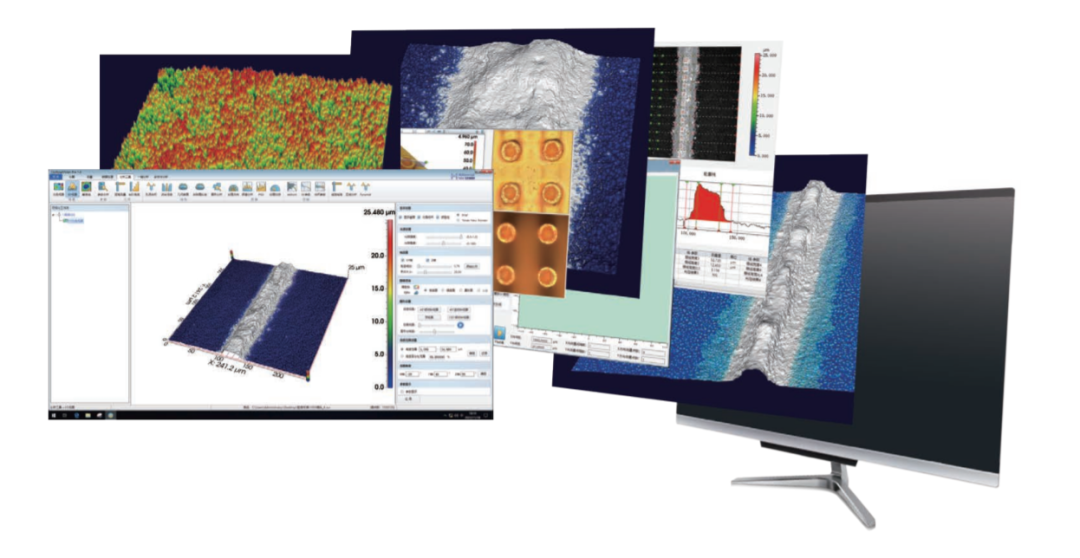

7、丰富强大的图像分析功能

该软件配置了丰富的处理预设与功能导航动画，便于初学者上手操作。经验丰富的用户也可以根据测试经验,自定义处理流程并保存为预设模板。

8、一体化操作、中文界面，友好的测量分析软件

测量与分析同界面操作，无须切换,测量数据自动统计，实现了快速批量测量的功能。可视化窗口,便于用户实时观察扫描过程。结合自定义分析模板的自动化测量功能，可自动完成多区域的测量与分析过程。几何分析、粗糙度分析、结构分析、频率分析、功能分析五大功能模块齐全。一键分析、多文件分析,自由组合分析项保存为分析模板，批量样品一键分析，并提供数据分析与统计图表功能。可测依据ISO/ASME/EUR/GBT等标准的多达300余种2D、3D参数。

9、批量文件分析功能，结果清晰，效率提升

1次设定即可批量处理重复的图像处理和测量。在测量目标多时可提高作业效率，而且数据间的差异也一目了然，避免浪费时间和设定错误，实现作业效率的大幅改善。可以在相同条件下测量不同的样品，一次性显示多个分析结果进行比较。一眼就能看出在哪里存在什么样的差异。

ME-PT3000凭借强大而独特的性能，在光伏行业的应用领域得以扩大，也受到了许多客户的好评，「美能光伏」也一直致力与给大家提供更好的光伏检测设备。

上一篇：美能光伏科普 | 异质结（HJT）太阳能电池板

下一篇：美能光伏科普 | 美能3D显微镜ME-PT3000的应用

market@millennialsolar.com

江苏省苏州市吴中区金地威新吴中智造园21栋

扫一扫

关注技术顾问

扫一扫

关注官方公众号

扫一扫

关注官方视频号

扫一扫

关注B站视频号

解决方案

HJT电池 TOPCon电池钙钛矿单结/叠层电池 BC电池 IEC标准实证基地电站运维 BIPV光伏建筑实验

快速链接

产品中心案例中心企业介绍隐私声明条款

提供以下信息与我们联系，我们很乐意为您提供帮助！

苏州上器试验设备有限公司版权所有 © 2022 苏ICP备2020061695号-7
