美能光伏科普 | 清洗制绒之单晶制绒

日期：2023-02-27浏览量：15

清洗制绒的工艺流程在制作多晶电池和单晶电池的时候，也是有差异化存在的，本期「美能光伏」将给大家介绍单晶制绒的工艺流程。

单晶制绒的原理与要求

绒面一般要求:制绒后，硅片表面无明显色差;绒面小而均匀。

单晶制绒原理：

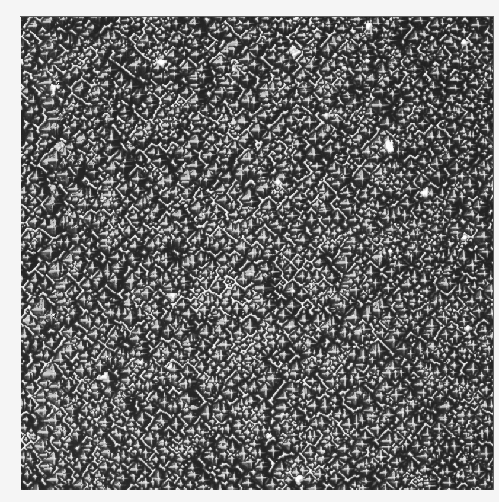

简言之，即利用硅在低浓度碱液中的各向异性腐蚀，即硅在(110)及(100)晶面的腐蚀速率远大于(111)晶面的腐蚀速率。经一定时间腐蚀后，在(100)单晶硅片表面留下四个由(111)面组成的金字塔，即上图所示金字塔。

根据文献报道，在较低浓度下，硅片腐蚀速率差异最大可达V（110）:V（100）:V（111）=400:200:1。

尽管NaOH(KOH)，Na2SiO3，IPA(或乙醇)混合体系制绒在工业中的应用已有近二十年，但制绒过程中各向异性腐蚀以及绒面形成机理解释仍存争议，本文将列出部分机理解释:

A、金字塔从硅片缺陷处产生;

B、缺陷和表面沾污造成金字塔形成;

C、化学反应产生的硅水合物不易溶解，从而导致金字塔形成;

D、异丙醇和硅酸钠是产生金字塔的原因。

硅对碱的择优腐蚀是金字塔形成的本质，缺陷、沾污、异丙醇及硅酸钠含量会影响金字塔的连续性及金字塔大小。


影响因素

单晶绒面形成最终取决于两个因素:腐蚀速率及各向异性

腐蚀速率快慢影响因子:

1、腐蚀液流至被腐蚀物表面的移动速率;

2、腐蚀液与被腐蚀物表面产生化学反应的反应速率;

3、生成物从被腐蚀物表面离开的速率。

单晶制绒具体影响因子:

NaOH浓度、溶液温度、异丙醇浓度、制绒时间、硅酸钠含量、槽体密封程度、异丙醇挥发、搅拌及鼓泡。

美能3D显微镜

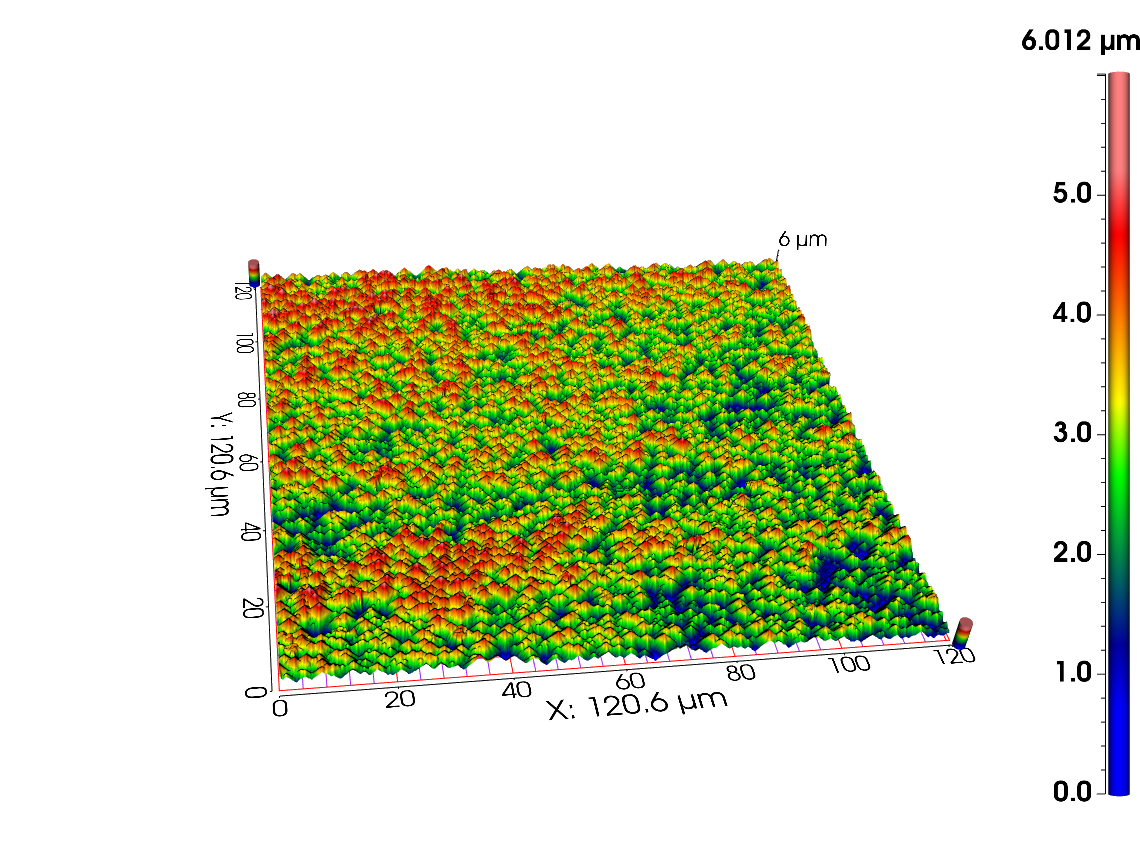

美能3D显微镜ME-PT3000是一款高速共聚焦扫描显微镜，可用于精确可靠的3维(3D)测量。通过快速光学扫描模块和信号处理算法可实现实时共聚焦显微图像。

ME-PT3000 3D显微镜专用于光伏行业对光伏电池片表面的栅线及绒面进行质量检测的光学仪器。以光学技术为原理、结合精密Z向扫描模块、3D建模算法等对器件表面进行非接触式扫描并建立表面3D图像，通过系统软件对光伏电池片上的栅线的高度与宽度、绒面上的金字塔数量进行定量检测，以反馈光伏电池片清洗制绒、丝网印刷工艺质量。

商务联系：顾经理-199 6293 0018

单晶制绒的中的每一个因素都会影响最后制绒的一个效果，不同的因素影响都会导致最后的成片不够完美，如果对于具体的影响有兴趣，可以联系「美能光伏」进行深入探讨。

上一篇：美能光伏科普 | 异质结（HJT）太阳能电池板

下一篇：美能光伏科普 | 清洗制绒之多晶制绒

market@millennialsolar.com

江苏省苏州市吴中区金地威新吴中智造园21栋

扫一扫

关注技术顾问

扫一扫

关注官方公众号

扫一扫

关注官方视频号

扫一扫

关注B站视频号

解决方案

HJT电池 TOPCon电池钙钛矿单结/叠层电池 BC电池 IEC标准实证基地电站运维 BIPV光伏建筑实验

快速链接

产品中心案例中心企业介绍隐私声明条款

提供以下信息与我们联系，我们很乐意为您提供帮助！

苏州上器试验设备有限公司版权所有 © 2022 苏ICP备2020061695号-7
