本文采用反应磁控溅射制备无铟钽氧氮化物（TaOₓNᵧ），并通过自组装单分子层（SAM）调控界面能级与钙钛矿结晶。器件最高转换效率为31.78%，认证效率为31.72%；连续最大功率点跟踪1500小时后，仍保持超过80%的初始效率。

实验方法

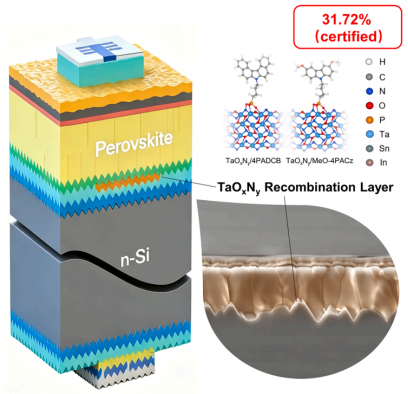

无铟 TaOₓNᵧ 复合连接层使叠层太阳能电池实现了 31.72%的认证光电转换效率

研究使用电阻率为1 Ω·cm、厚度为120 μm的n型直拉硅片制备硅异质结（SHJ）底电池。硅片经过NaOH刻蚀、制绒和RCA标准清洗后，在正反两面沉积5 nm本征氢化非晶硅钝化层，温度为200℃；随后制备24 nm n型纳米晶硅氧化物和30 nm p型纳米晶硅层，并形成ITO背电极和银电极。TaOₓNᵧ通过反应磁控溅射沉积，Ar/N₂流量比为19:1，功率为100 W，工作气压为0.20 Pa；ITO作为参照复合连接层。薄膜厚度通过溅射时间调节，沉积后在空气中于200℃退火30分钟。

复合连接层上旋涂4PADCB与MeO-4PACz混合SAM，摩尔比为4:1，浓度为1 mg/mL，随后在100℃退火10分钟。钙钛矿顶电池采用Cs₀.₀₅FA₀.₈MA₀.₁₅Pb(I₀.₇₅Br₀.₂₅)₃配方，前驱体浓度为1.7 M，以N,N-二甲基甲酰胺和二甲基亚砜（DMSO）为溶剂。薄膜先以2700 rpm旋涂55秒，再以4700 rpm旋涂10秒，并在第二阶段结束前10秒滴加400 μL乙酸乙酯，随后在100℃退火20分钟；之后旋涂哌嗪鎓碘化物（PipI），在100℃退火10分钟并以异丙醇冲洗。器件依次沉积10 nm C₆₀、12 nm SnO₂缓冲层、45 nm IZO透明电极、600 nm银电极和100 nm MgF₂减反射层，有效面积为1 cm²。

研究采用X射线光电子能谱（XPS）、紫外光电子能谱（UPS）、掠入射广角X射线散射（GIWAXS）、X射线衍射（XRD）、稳态光致发光（PL）、时间分辨光致发光（TRPL）、光致发光量子产率（PLQY）、开尔文探针力显微镜（KPFM）和扫描电子显微镜（SEM）表征薄膜、界面与器件结构，并通过电流密度－电压（J–V）、外量子效率（EQE）和最大功率点跟踪（MPPT）评估器件性能。J–V在室温下测试，扫描范围为−0.1至2.0 V，共200个测试点，使用AM1.5G模拟光谱，并以认证参考电池校准。测量顶电池EQE时采用850 nm近红外偏置光，测量硅底电池时采用455 nm蓝光偏置光。器件封装在两片玻璃之间，并进行铜带引线和真空层压。能带模拟采用一维太阳能电池电容模拟器（SCAPS-1D），分子吸附机制通过密度泛函理论（DFT）计算分析。

TaOₓNᵧ的光电性能与界面能级

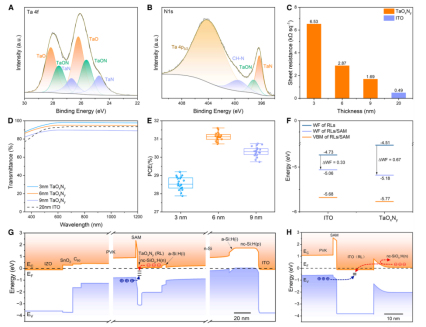

TaOₓNᵧ复合连接层（RL）的光电特性与界面能级特征及其对叠层器件性能的影响

XPS显示，TaOₓNᵧ薄膜包含Ta–N、Ta–O–N和Ta–O组分，相对峰面积分别为23.5%、28.2%和48.3%；光学带隙为3.07 eV。膜厚由3 nm增至6 nm和9 nm时，方块电阻分别为6.53、2.87和1.69 kΩ/sq，均高于20 nm ITO的0.49 kΩ/sq。TaOₓNᵧ载流子浓度为2.48 × 10²¹ cm⁻³，高于ITO的4.17 × 10²⁰ cm⁻³；其与SHJ底电池的接触电阻率为36.04 mΩ·cm²，低于ITO的55.23 mΩ·cm²。较低的接触电阻率可减少串联连接的电学损耗，并有利于提升填充因子。

3 nm、6 nm和9 nm TaOₓNᵧ的平均透过率分别为96.67%、94.05%和89.70%；20 nm ITO为91.25%。器件中位数转换效率分别为28.5%、31.2%和30.3%，对应填充因子为69%、76%和79%。3 nm膜层电荷传输不足；9 nm膜层虽提高填充因子，但光电流因吸收损耗增加而下降。反射光谱显示，随膜厚增加反射率逐步下降，说明该范围内透过率损失主要来自吸收，而非反射。6 nm薄膜的透过率仍高于20 nm ITO参照层。因此，6 nm在光学透过率和电学传输之间取得较好平衡。UPS显示，SAM修饰后TaOₓNᵧ功函数从4.51 eV升至5.18 eV，变化量为0.67 eV；ITO则从4.73 eV升至5.06 eV。SCAPS-1D模拟显示，TaOₓNᵧ/SAM界面更有利于空穴提取与两侧载流子复合，而ITO参照结构在界面处存在更明显的传输势垒。

SAM吸附与界面表征

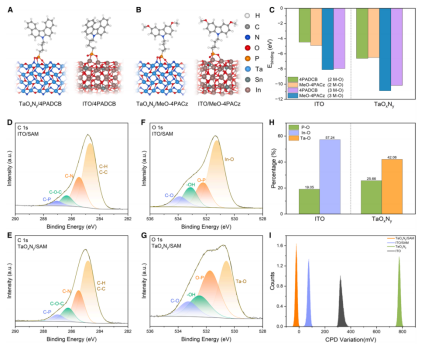

SAM在TaOₓNᵧ和ITO复合连接层上的吸附及界面分子表征

密度泛函理论计算表明，4PADCB和MeO-4PACz可通过膦酸基与表面金属位点形成双齿或三齿M–O键。三齿构型下，4PADCB在TaOₓNᵧ与ITO上的结合能分别为−10.88 eV和−8.11 eV；MeO-4PACz分别为−10.17 eV和−7.95 eV，说明两种分子在TaOₓNᵧ表面的吸附更稳定。XPS显示，TaOₓNᵧ/SAM表面的P–O组分占比为25.66%，高于ITO/SAM的19.05%，并检测到42.06%的Ta–O组分。C 1s谱表明两种基底上的SAM有机骨架均得以保留，O 1s谱则确认Ta位点参与锚定，与理论计算结果相符。

KPFM测得TaOₓNᵧ/SAM表面的接触电势差分布更窄，表明SAM形成的界面偶极场更均匀，界面能级无序程度较低。这种均匀性可减少局部电流拥挤和界面复合热点，较小的局部电势梯度也可能减弱偏压作用下的界面退化。MeO-4PACz改善润湿性，4PADCB通过空间位阻抑制分子聚集，两者混合使用时器件表现最佳。

钙钛矿薄膜的结晶与光电性质

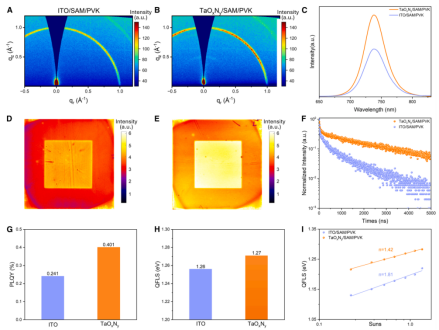

沉积在ITO/SAM和TaOₓNᵧ/SAM基底上的钙钛矿薄膜的晶体结构与光电性能表征

GIWAXS和XRD显示，TaOₓNᵧ/SAM基底上的钙钛矿薄膜具有更强的衍射特征和更明显的择优取向。该薄膜的稳态PL强度更高，空间分布更均匀，TRPL衰减更慢。PLQY由ITO/SAM样品的0.241%升至TaOₓNᵧ/SAM样品的0.401%，钙钛矿侧准费米能级分裂（QFLS）由约1.26 eV升至约1.27 eV，理想因子由1.81降至1.42。这些变化表明，TaOₓNᵧ/SAM改善了薄膜结晶和埋底界面钝化，降低非辐射复合损失；理想因子的下降也支持陷阱辅助的Shockley–Read–Hall复合贡献减小这一判断。

叠层器件性能与稳定性

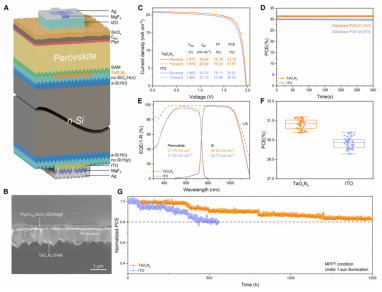

采用TaOₓNᵧ和ITO复合连接层的单片钙钛矿/晶硅叠层太阳能电池的器件结构与性能

完整叠层器件的最高转换效率为31.78%，开路电压为1.977 V，短路电流密度为20.94 mA/cm²，填充因子为76.76%；独立认证效率为31.72%。ITO参照器件最高效率为30.61%。稳态最大功率点输出中，TaOₓNᵧ器件效率为31.44%，高于ITO器件的29.97%。EQE积分结果显示，TaOₓNᵧ器件的钙钛矿顶电池和晶硅底电池电流密度分别为21.75和20.92 mA/cm²；ITO参照器件分别为21.62和20.73 mA/cm²。两种器件均由晶硅底电池限制电流，采用TaOₓNᵧ未造成明显的光电流损失。每种复合连接层各测试20个器件，TaOₓNᵧ器件的效率、开路电压和填充因子分布更集中，表明器件输出的一致性较好。

封装器件在室温氮气气氛和连续1太阳光强度下开展MPPT测试，光照强度为100 mW/cm²，测试采用ISOS-L-1I规程，LED光源光谱接近AM1.5G标准。TaOₓNᵧ器件运行1500小时后仍保持超过80%的初始效率；ITO参照器件约500小时后保持约80%。在85℃、85%相对湿度下湿热老化1000小时后，TaOₓNᵧ器件保持初始效率的85.8%。运行中的效率衰减主要与填充因子下降有关，并伴随开路电压和短路电流密度降低。作者将稳定性改善与SAM牢固锚定、覆盖均匀及非辐射复合降低联系起来。

反应磁控溅射制备的TaOₓNᵧ可作为无铟复合连接层用于单片钙钛矿/晶硅叠层太阳能电池。6 nm膜层在光学透过率和接触电阻之间取得较好平衡；其表面强化SAM锚定，改善界面电势均匀性，并促进钙钛矿结晶、降低非辐射复合。器件实现31.78%的最高转换效率和31.72%的认证效率，且在连续运行与湿热测试中保持较高比例的初始效率。结果表明，复合连接层需要协同优化光学、电学和界面化学性质，才能改善叠层器件的输出性能与稳定性。

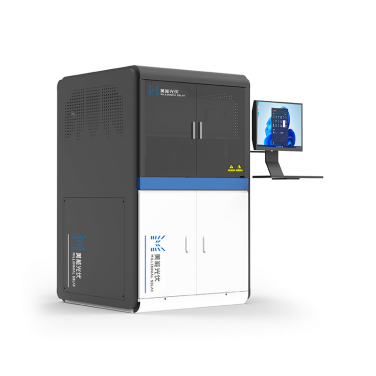

美能钙钛矿最大功率点追踪测试 MPPT
