半片到多分片：光伏组件电路设计与非接触IV测试

日期：2026-07-08浏览量：15

半片组件已成为光伏市场主流，但随着N型电池、大尺寸硅片和高功率组件的推广，组件竞争焦点正从标称功率转向实际运行条件下的发电稳定性。三分片、四分片等更细分的切片结构通过降低单元运行电流、重组内部电路路径来减少电阻损耗并改善遮挡响应，但其切割边缘的脆弱性也对制造和检测环节提出了新要求。美能非接触IV测试仪，无损、零耗材、毫秒级测速，适配BC/无主栅，一次测出IV/EQE/PL多维参数。

本文从多切片原理、电流管理、遮挡机制、方案差异与切片边界，到非接触式IV测试技术在无主栅/BC电池产线质量管控中的应用，系统梳理了从半片到多切片的光伏组件精细化电路设计路径。

多分片原理

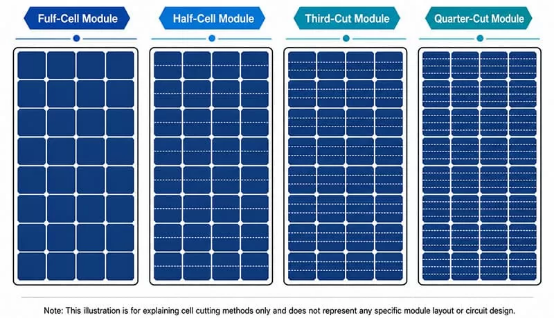

全片、半片、三分片和四分片组件的结构示意图

多分片光伏组件是指将整片太阳能电池切割成更小的电池单元，然后通过串联、并联或混合互连设计进行连接的组件。常见的多分片形式包括：

半片组件：整片电池切为两片，已是成熟的主流设计；

三分片组件：整片电池切为三片，进一步降低每个电池单元的运行电流；

四分片及更高细分片组件：进一步细分，实现更复杂的电路分割；

叠瓦组件：一种特殊的高密度切片和互连方式。

从表面上看，多分片技术可能只是切割方式的变化。但从组件工作原理来看，它改变了内部电流分布、互连路径和遮挡响应方式。

在传统整片组件中，每片电池承载较高的运行电流。随着硅片尺寸增大和组件功率提升，电流管理变得愈发重要。多分片设计正是在这一背景下应运而生：通过将更大的发电单元拆分为更小的电池单元，降低单位电流，同时为灵活的电路设计创造更多空间。

高功率组件对电流管理的内在需求

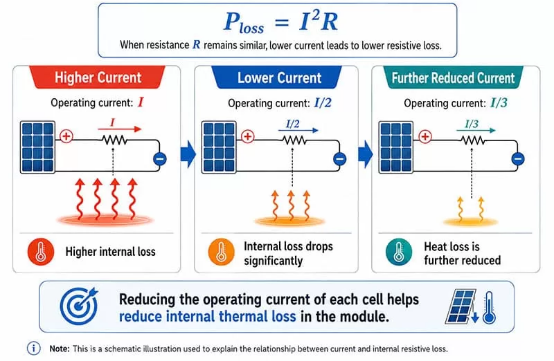

光伏组件中降低的电流与内部电阻损耗之间的关系

组件内部焊带、互连区域和导电路径均产生电阻损耗，其大小与电流平方成正比（P loss = I²R）。电池尺寸增大、功率提升后，运行电流升高，内部损耗和局部发热压力随之加剧。将整片电池切为半片、三分片或四分片，可将单元电流分别降至约1/2、1/3、1/4，理论上以平方倍率降低电阻损耗，但切割质量、边缘钝化、焊带设计、串并联结构、旁路二极管分段和封装可靠性等因素共同决定实际性能。因此，多分片本质上是围绕低电流、低损耗和长期可靠性构建的系统电路设计方法。

遮挡影响与多分片的改善机制

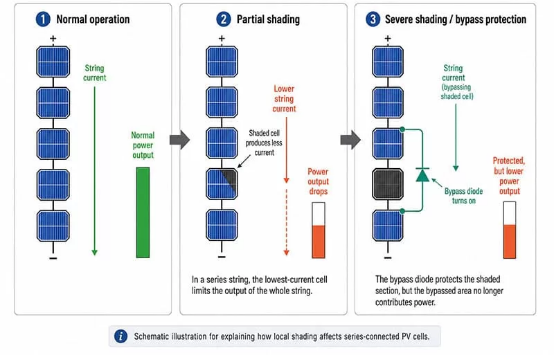

局部遮挡如何影响串联电池串的输出的示意图

串联电路中，整串电流受限于电流最小的电池。局部遮挡使被遮电池发电能力下降，整串输出随之降低。严重遮挡时被遮电池可能反向偏置成为耗电负载，引发热斑效应。旁路二极管虽可保护电池，但被旁路区域不再贡献功率。

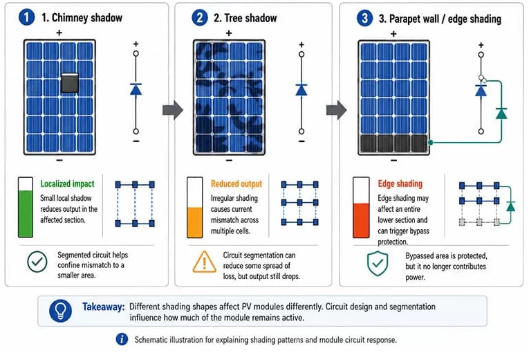

不同遮挡模式下的电路响应

传统组件中电池串被划分为较大区域，局部阴影影响范围广。多分片设计将较大单元拆分为更小发电单元，配合精细的串并联结构，使局部电流失配更容易被限制在较小范围，同时降低单元运行电流和局部发热压力，让未遮挡区域尽可能继续发电。但多分片不能消除遮挡，其改善效果取决于内部电路与实际遮挡场景的匹配程度：烟囱、树影、墙体等不规则遮挡对电路区域的影响各不相同。

不同切片方案的差异与选择

不同切片方案并非简单的优劣排序，而是电流管理、封装工艺和应用场景之间的不同权衡：

整片组件结构简单但电流高、遮挡响应有限；

半片在降低电流和改善热管理方面已较为成熟；

三分片进一步降低电流，但对切割和封装可靠性要求更高；

四分片及以上理论上电流最低，却显著增加制造复杂度；

叠瓦组件功率密度高，但工艺窗口窄。

即便切片方式相同，不同厂商的电池串布局、并联路径和旁路保护区设计也可能不同，这些细节才是决定遮挡性能的关键。

切片数量与性能之间的边界

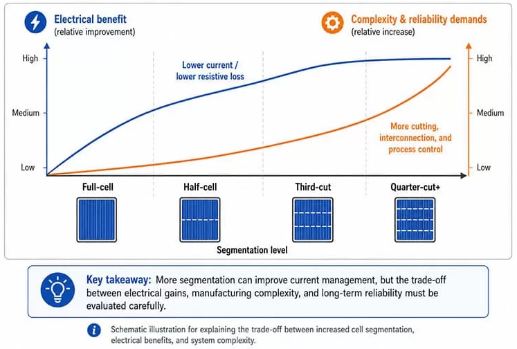

随着电池片分割程度增加带来的收益与复杂性

更多分片并不自动等于更好性能。虽然单元电流降低有利于减少电阻损耗和局部发热，但切割边缘、互连路径、焊点数量和封装结构也同步增加，对制造一致性和长期可靠性提出更高要求。边缘处理不当可能带来边缘复合、微裂纹或长期衰减风险；互连结构过于复杂则生产一致性验证更困难。此外，不同遮挡形状（局部、横向、纵向、低角度边缘）对电路区域的影响各不相同，某种切片设计在一种遮挡模式下表现良好，未必在所有场景下都具备优势。因此，核心问题是组件能否在低电流、低损耗、可靠性、成本和应用场景之间取得合理平衡，而非切片数量本身。

质量检测挑战与非接触式测试

多分片电池切割边缘更脆弱，这给出厂前的电性能检测带来了新矛盾。传统IV测试依赖机械探针与电池栅线物理接触收集电流，其局限在多分片场景下愈发突出：探针下压产生的局部应力可能加剧切割边缘的微裂纹风险，在检测环节引入新的不良品来源；机械探针升降和对齐使单次测量周期停留在秒级，难以匹配高速产线节奏；探针依赖宽主栅收集电流，面对无主栅、超细栅和BC电池等先进结构时适配性不足。

联系电话：400-0086-690

美能非接触式IV测试技术针对上述问题提供了新的解决路径：这类设备省去了探针升降和接触过程，测量周期缩短至毫秒级，与高速产线节奏匹配。全程无物理接触，消除了探针带来的隐裂、划伤和污染风险，也省去了探针更换维护的停机成本，实现零耗材运行。非接触测试无需依赖宽主栅，天然适配无主栅、超细栅、超薄硅片和BC电池等先进结构，不会成为技术迭代的检测端障碍。此外，单次测量中除IV参数外还能同步获取EQE、SR、Re和PL等光学信息，为切割边缘钝化质量和复合损失分布等工艺诊断提供多维数据支撑。

多分片组件的选型考量

选择多分片组件应综合评估内部电路设计、项目遮挡条件、组件可靠性和系统匹配。无遮挡、朝向统一的屋顶上不同切片结构差异可能不大，但存在烟囱、树影或高温环境的项目中，多分片的低电流和局部响应能力更具意义。切割质量、边缘钝化、焊接一致性和长期耐候性需要在成品阶段和制造过程中同步管控，检测方式本身不应成为新的损伤来源。

从半片到多分片，光伏组件的发展正从单纯追求标称功率转向更关注实际运行条件下的稳定发电。多分片技术利用更低电流、更细分电路和更合理互连设计，减少内部损耗、改善热管理并增强局部遮挡下的输出稳定性。随着高功率组件普及，内部电流路径和电路分割对长期系统性能的影响将持续增大。对于复杂屋顶、高温环境和存在遮挡风险的应用，稳定发电量往往比标称功率更具实际价值。因此，评估多分片组件时最重要的问题不是电池能被切多少片，而是电路设计能否帮助组件在实际条件下更稳定、更可靠地运行。

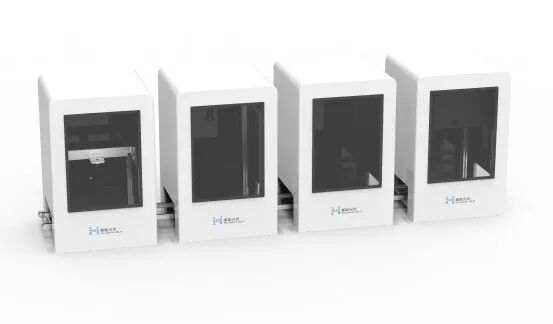

美能非接触式IV测试仪

联系电话：400-0086-690

美能光伏在光伏检测领域深耕多年，结合量产实践与学术前沿研究成果，推出美能非接触式IV测试仪，全路线晶硅电池毫秒级无损检测方案。

§ 毫秒级测量：消除机械动作耗时，匹配高速产线，产能倍数级释放

§ 绝对零接触：适配超薄片、无主栅、BC电池等先进结构，无损伤、无耗材

§ 全路线兼容：PERC / TOPCon / HJT / BC等

§ 五维数据同步采集：IV + EQE + SR + Re + PL

美能非接触式IV测试仪，重新定义高效电池检测标准。零物理接触彻底杜绝隐裂与污染风险，毫秒级超高效吞吐完美匹配产线节拍，高精度测试数据为工艺优化提供可靠依据，同时大幅降低运维与耗材成本。无需在“品质”与“效率”间权衡，这是高效电池量产检测的理想之选。

原文参考：From Half-Cell to Multi-Cut: Why PV Modules Are Paying More Attention to More Segmented Circuit Design?
