隧穿氧化层钝化接触（TOPCon）电池与背接触（BC）结构的结合（TBC），既继承了前者优异的载流子选择特性和高温工艺兼容性，又消除了前表面金属遮挡并提升了光学响应，被视为极具潜力的下一代高效光伏技术。然而，目前TBC电池的实验效率虽已突破26%，仍显著低于其理论极限，且与异质结背接触（HBC）电池存在约3%的效率差距，其根本原因在于对器件内部载流子输运、复合损失及关键电学参数间的协同机制缺乏系统认识，制约了提效路径的精准设计。美能光伏非接触式IV测试仪支持PERC、TOPCon、HJT、BC全路线，零损伤、高精度、超高效，为高效电池的量产检测提供一个不需要妥协的选项。

本研究通过全面的光电耦合仿真，定量揭示了硅片体寿命与电阻率、正背面钝化质量、p型接触区域复合与接触电阻、以及背面几何尺寸对器件性能的影响规律，明确指出高寿命硅片、优质正面钝化和p区优化是效率提升的核心要素，并提出了小周期与大周期器件差异化设计的最优策略，预测在当前工艺水平下TBC电池效率有望达到28%，为高性价比、高效率TBC电池的产业化制备提供了明确的物理指导和设计依据。

背接触TOPCon：通往28%效率的物理密码

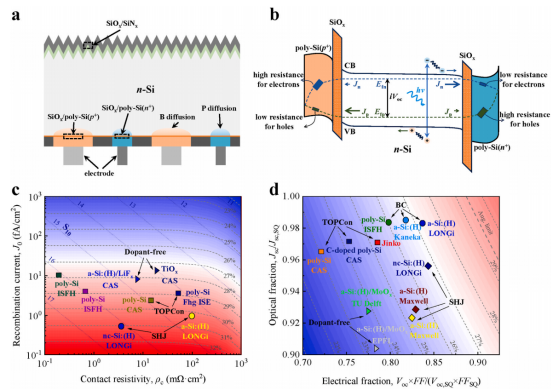

(a) 典型TBC太阳电池的结构示意图。(b) 双面TOPCon结构在平衡状态下的能带图。(c) 器件效率潜力及其对应的效率和S10等值线在接触电阻率（ρ_c）和复合参数（J₀）空间中的映射，图中标注了典型接触类型。(d) 光学与电学性能相对于SQ极限的映射图，图中标注了几种代表性太阳电池类型

隧穿氧化层钝化接触（TOPCon）太阳电池已经是光伏产业的主角。根据国际光伏路线图的预测，从2024年起，n型TOPCon将占据全球光伏市场过半的份额，把PERC彻底挤下王座。

但有一个问题还没解决：TOPCon的理论效率能做到28.7%，现实中的量产效率还差得远。难点在于，你要在硅片的两面同时做好n型和p型接触——这本身就够难的，更别说前表面的金属栅线还会挡住一部分光。

背接触设计就是冲着这个问题来的。 把两个电极都挪到背面，正面就没有任何遮挡了。最新研究表明，系统模拟了这种背接触TOPCon（简称TBC）电池的物理机制，提出了一套从硅片到结构尺寸的完整优化路线。

核心结论：四个优化方向

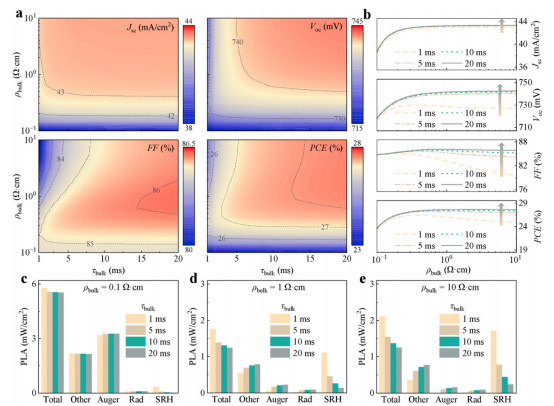

(a) TBC太阳电池的Jsc、Voc、FF和PCE随τ bulk和ρ bulk变化的函数关系。(b) 在τ bulk取1、5、10和20 ms四种典型值条件下，Jsc、Voc、FF和PCE随ρ bulk变化的函数曲线。在ρ bulk分别取(c) 0.1、(d) 1和(e)10 Ω cm且处于各自最大功率点（MPP）条件下，不同τ bulk值（1、5、10和20 ms）下TBC太阳电池的功率损耗分析

第一，硅片要"长寿"但"不要太轻"。

这不是养生，是物理。仿真结果显示，少子寿命低于1 ms的硅片，效率会断崖式下跌：因为SRH复合（一种缺陷辅助复合）吃掉了大量光生载流子。但硅片电阻率也不能太低，0.1 Ω cm左右的低阻硅片会带来严重的Auger复合。最优区间在ρ bulk = 1–5 Ω cm、τ bulk > 10 ms。这个结论跟产业界的实际选择是一致的，量产端最常用的就是1–3 Ω cm的高寿命硅片。

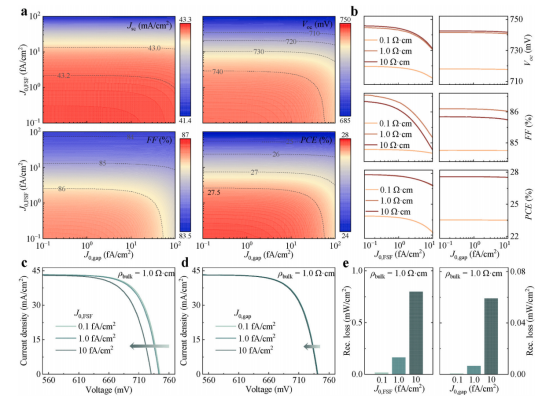

(a) TBC太阳电池的Jsc、Voc、FF和PCE随J₀,FSF和J₀,gap变化的函数关系。(b) 在ρ bulk取0.1、1和10 Ω cm三种典型值条件下，Voc、FF和PCE随J₀,FSF和J₀,gap变化的函数关系。TBC太阳电池在(c) J₀,FSF和(d) J₀,gap分别取0.1、1和10 fA/cm²三种典型值时的J-V曲线。(e) ρ_bulk=1 Ω cm且处于各自MPP条件下，不同J₀,FSF和J₀,gap值（0.1、1和10 fA/cm²）下TBC太阳电池的功率损耗分析

第二，前表面钝化比背面间隙区重要得多。

哪怕前表面饱和电流密度（J₀,FSF）只有10 fA/cm²的恶化，Jsc都会明显下降。而背面间隙区的钝化质量变化，对电池性能的影响要小一个数量级。换句话说，如果你要在钝化上投入资源，先花在前表面。

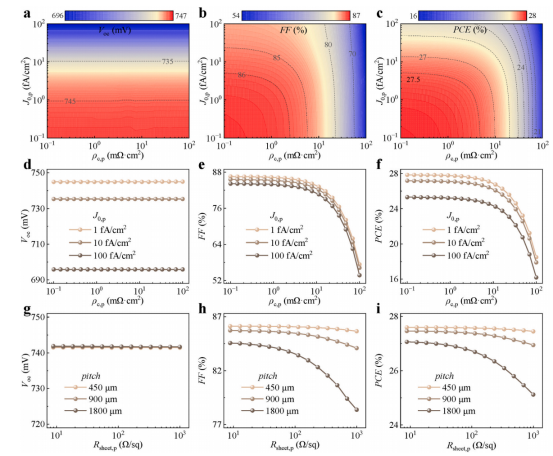

(a) Voc、(b) FF和(c) PCE随J₀,p和ρ c,p变化的函数关系。在J₀,p取1、10和100 fA/cm²三种典型值条件下，(d) Voc、(e) FF和(f) PCE随ρ c,p变化的函数曲线。在节距取450、900和1800 μm三种典型值条件下，(g) Voc、(h) FF和(i) PCE随Rsheet,p变化的函数曲线

第三，p型接触是真正的短板。

器件的开路电压Voc几乎完全由p型接触的钝化水平决定，跟接触电阻率的关系不大。但填充因子FF就不同了——ρ c,p一旦超过10 mΩ cm²，FF就会加速坍塌。最优区间：J₀,p < 5 fA/cm²，ρ c,p < 5 mΩ cm²。另外，p型接触的金属化复合同样是大问题——现有数据表明，p区金属化后的J₀在160–800 fA/cm²之间，优化空间巨大。

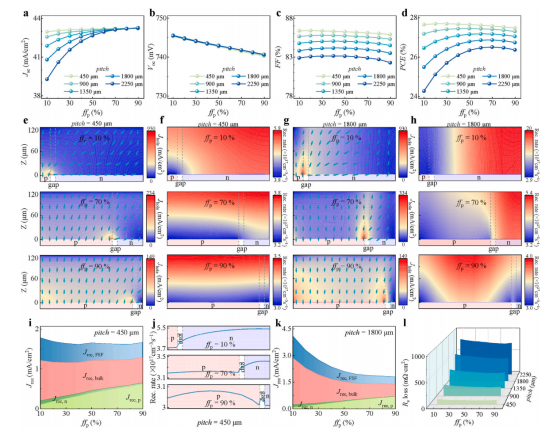

TBC太阳电池的(a) Jsc、(b) Voc、(c) FF和(d) PCE随ffp变化的函数关系。硅层内(e)/(g) 空穴电流密度和(f)/(h) 载流子复合速率的空间分布，其中蓝色箭头表示空穴输运方向。(i) 节距为450 μm时TBC太阳电池复合电流密度（Jrec）随ffp变化的函数关系。(j) 节距为450 μm、ffp取10%、70%和90%时背面表面的复合速率分布曲线。(k) 节距为1800 μm时TBC太阳电池Jrec随ffp变化的函数关系。(l) 不同节距下TBC太阳电池串联电阻损耗（Rs）分布随ffp变化的关系

第四，电池"间距"决定了最优p区占比。

小节距（450 μm）的电池，p型接触面积比例应该小（~10%）：因为载流子扩散距离远超节距，即使p区很小也能有效收集空穴。反而p区面积大了，会增加p型接触区域的复合损失。而大节距（1800 μm）的电池刚好相反，p区填到70%左右才最优：如果太小，空穴要走很远才能被抽走，路上就复合掉了。

说到底，这是一个"输运"和"复合"的博弈。

横向对比：TBC的差距在哪？

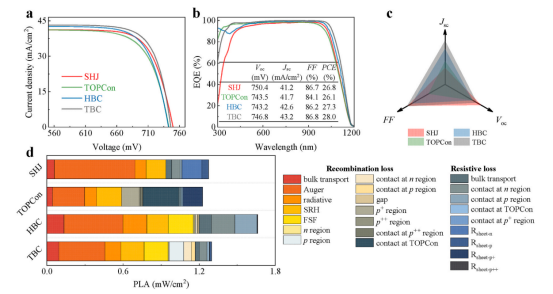

四种不同硅太阳电池（SHJ、TOPCon、HBC和TBC）的(a) J-V曲线、(b) EQE光谱、(c) PV参数对比（Jsc、Voc和FF）以及(d) 功率损耗分析

研究还把TBC跟市场上三种主流高效电池做了对比（SHJ、TOPCon、HBC）。TOPCon的Auger复合低，但薄层电阻和钝化损耗高；SHJ的钝化几乎完美，但前表面非晶硅会吃掉一些光；HBC（隆基那款效率27.3%的电池）各项指标都很均衡，但接触电阻损耗仍然不低。

TBC优化后，仿真效率可以接近28%。前提是：前表面钝化做到极致，p型区域的质量追上来。

这篇论文的价值不在于给出了一个"能做多高效"的数字，而在于画出了一张详尽的物理地图——硅片怎么选、钝化先顾哪头、p型接触怎么优化、节距和填充比怎么搭配。每一张图本质上都在回答一个问题：效率损失到底丢在了哪里。对于正在做TBC电池研发的团队来说，这是一个可以直接对着调参数的框架。

从仿真到产线：TBC量产的最后一公里

论文画出了一条从硅片到尺寸的优化路线，但有一个实际问题没有展开——背接触电池造出来了，怎么测？

从原理上看，非接触式IV检测通过光学传感和电磁感应实现信号采集，全程不需要一个探针。这意味着三件事同时发生：①零机械损伤：超薄N型电池、BC电池的脆弱背面不再被探针磨损，检测损耗率压到0.1%以下，与TBC论文中强调的"p型接触钝化是短板"形成互补——钝化做得好是一回事，测的时候不破坏是另一回事；②数据更真：没有接触电阻干扰，IV曲线更接近电池的实际电性能，对应到论文中的功率损耗分析，接触电阻那一栏的误差就被砍掉了；③效率翻倍：不用等探针逐个对位，单片测试节拍压缩到传统方案的1/5以下，5000片/小时的高速产线完全跑得动。

非接触式IV检测大幅降低量产阶段的设备维护成本，对背接触电池、叠瓦电池这类无法用传统探针高效测试的特殊结构而言，几乎是唯一可行的量产检测方案。

美能非接触式IV测试仪

 联系电话：400-0086-690

美能光伏在光伏检测领域深耕多年，结合量产实践与学术前沿研究成果，推出美能非接触式IV测试仪，全路线晶硅电池毫秒级无损检测方案。

美能非接触式IV测试仪，重新定义高效电池检测标准。零物理接触彻底杜绝隐裂与污染风险，毫秒级超高效吞吐完美匹配产线节拍，高精度测试数据为工艺优化提供可靠依据，同时大幅降低运维与耗材成本。无需在“品质”与“效率”间权衡，这是高效电池量产检测的理想之选。

原文参考：Physical mechanisms and design strategies for high-efficiency back contact tunnel oxide passivating contact solar cells
