量子效率测试仪
PL/EL一体机
Sinton硅片少子寿命测试仪
Sinton硅块少子寿命测试仪
绒面反射率测试仪
3D共聚焦显微镜
在线四探针方阻测试仪
全自动扫描四探针方阻测试仪
在线薄膜厚度测试仪
晶化率测试仪
Horiba显微共焦拉曼光谱仪
傅里叶红外光谱仪
霍尔效应测试仪
分光光度计
全光谱椭偏仪
Horiba椭圆偏振光谱仪
TLM接触电阻率测试仪
超景深显微镜
网版智能影像测量仪
全自动影像测量仪
卧式拉力机
电池片稳态光衰老化试验箱
电池片紫外老化试验箱
电池片拉脱力综合测试仪
外观检验台
湿漏电测试系统
组件实验室EL测试仪
紫外老化试验箱
稳态光衰老化试验箱
电流连续性监测系统
PID测试系统
旁路二极管测试系统
LeTID测试系统
反向电流过载系统
脉冲电压测试系统
绝缘耐压测试仪
接地连续性测试仪
绝缘耐压接地测试仪
湿热环境试验箱
湿冻环境试验箱
热循环试验箱
动态机械载荷测试机
静态机械载荷测试机
冰雹冲击试验机
引出端强度试验机
霰弹冲击试验机
抗划伤(切割)测试机
剥离试验机
万能材料试验机(单臂)
万能材料试验机(双臂)
光伏玻璃透过率测试仪
醋酸测试试验箱
交联度测试系统
二极管接线盒综合测试仪
落球冲击试验机
半自动四探针
全自动探针式台阶仪
多通道太阳能MPPT系统
Horiba稳瞬态荧光光谱仪
大面积钙钛矿方阻椭偏二合一测试仪
大面积钙钛矿影像显微二合一监测站
钙钛矿P1激光划线测试仪
钙钛矿在线PL测试仪
钙钛矿在线方阻测试仪
钙钛矿在线膜厚测试仪
钙钛矿工艺检测工作站
便携式EL测试仪
手持热成像测试仪
户外组件多通道测试系统
光伏逆变器电能质量测试仪
无人机EL检测仪
光热真空老化试验箱
IV测试仪
IVEL分选机
多分片提效工艺:钝化边缘技术(PET)及其IV性能表征
日期:2026-05-13浏览量:15
叠瓦太阳能电池通过消除片间距和减少遮光损失,可有效提升组件的输出功率密度。然而,这类电池通常从金属化后的母片上分离得到,分离过程会在边缘引入复合中心,导致填充因子和开路电压下降,且该问题在小尺寸电池中尤为突出。现有的一些边缘钝化方法或需要复杂的金属化前工艺,或涉及难以工业化实施的化学处理步骤。
本文提出一种金属化后“钝化边缘技术”(PET):通过热原子层沉积氧化铝薄膜并结合低温退火,对分离后的电池边缘进行钝化处理。研究表明,该技术能显著降低边缘有效表面复合速度,当与热激光分离(TLS)工艺配合使用时,可使伪填充因子恢复分离损失的一半以上,最终实现更高的电池输出功率密度,且无需改变前道生产工艺,便于工业化集成。
电池结构与制备

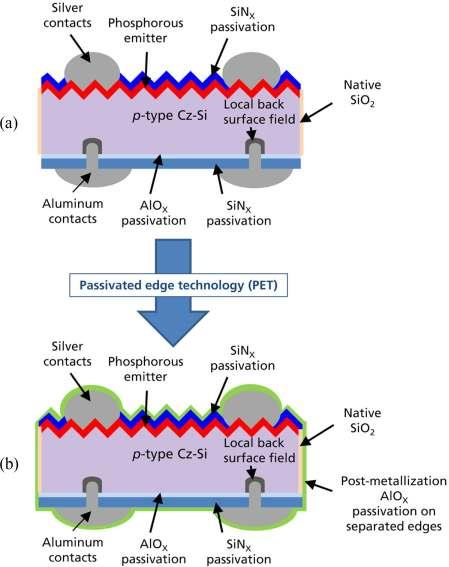

(a) 双面 pSPEER 太阳能电池的示意截面图(b) 经过PET处理后,pSPEERPET太阳能电池在整个电池表面,尤其是分离边缘(绿色层),增加了一层金属化后沉积的介电钝化层
未处理时,分离边缘仅有一层自然生长的二氧化硅,复合严重。PET通过在边缘沉积介电钝化层(氧化铝)来降低有效表面复合速度。采用热原子层沉积(ALD)氧化铝,其优点包括:保形性好、能提供化学钝化和场效应钝化、薄膜透明(5–15 nm)、低温退火(<225°C)避免金属接触退化。
pSPEERPET 太阳能电池的制备工艺流程
使用工业6英寸镓掺杂直拉硅PERC前驱体(基区电阻率0.3–0.9 Ω·cm)。正面磷发射极由氮化硅钝化,背面由氧化铝/氮化硅叠层钝化。

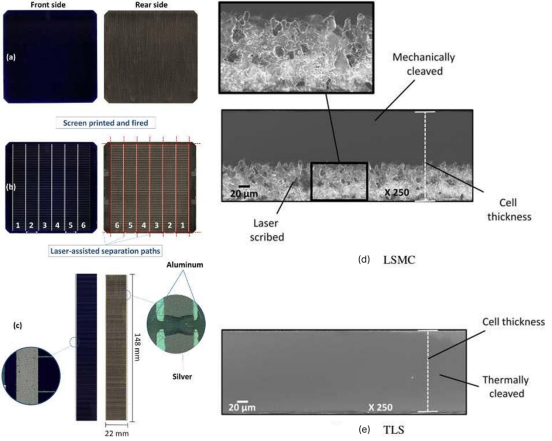

(a)工业6英寸 PERC 前驱体的正面和背面扫描图像(b)已完成金属化的母片晶圆及其金属化图形,可从中分离出六个电池(c)激光辅助分离后的pSPEER电池,尺寸为22 mm×148 m(d) 经LSMC工艺分离的电池边缘SEM图像。激光划片引起的粗糙区域约占厚度三分之一(e) 经TLS工艺分离的电池边缘SEM图像,由于整个裂片过程为热学裂片,边缘非常光滑
工艺从激光接触开孔开始,依次印刷背面银主栅、背面铝栅线、正面银栅线,然后快速烧结。每个母片设计为可分离出6个22 mm × 148 mm的叠瓦电池。分离采用LSMC或TLS。
LSMC:纳秒红外脉冲激光划片约1/3厚度,然后机械裂片,边缘粗糙。
TLS:先用脉冲激光产生0.5–1 mm的初始裂纹,再用连续激光配合水/空气冷却热致裂开,边缘光滑。
表征方法

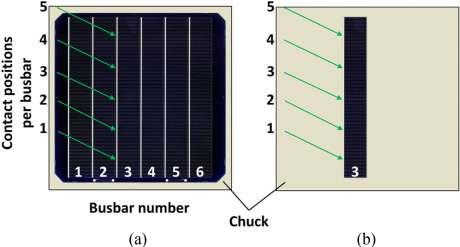

(a)分离前对母片晶圆进行Suns-Voc测量时的接触位置示意图(b)对叠瓦电池主栅上相同五个位置的接触方式
采用Suns-Voc测量,提取1000 W/m²下的pFF和Voc,以避免串联电阻干扰。每个母片和每个分离电池均在主栅上五个相同位置测量。此外,在标准测试条件下进行光照IV测试(正面和背面分别测量)。
PET实验方案

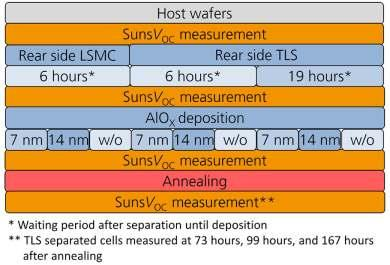

用于研究 PET 对分离电池影响的实验流程及表征步骤
PET 沉积过程中,FlexAL 反应器内三个叠瓦电池、一个椭偏仪测量样品以及间隔片的俯视示意图
为观察分离及PET效果,LSMC电池在沉积前6小时分离;TLS电池分两组,分别在沉积前6小时和19小时分离,以研究等待时间的影响。沉积氧化铝厚度为7 nm或14 nm,使用间隔片保证背面也沉积。沉积后进行低于225°C的热板退火。同时设置未沉积的对照电池。对TLS分离电池在PET后73、99、167小时重复测量以评估钝化稳定性。
另外,制备对称寿命样品(n型区熔硅,厚200 μm,涂覆7 nm氧化铝),通过准稳态光电导(QSSPC)测量有效表面复合速度。
钝化对载流子寿命的影响

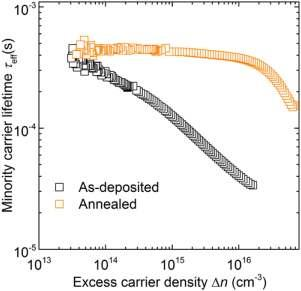

对称n型区熔硅寿命样品的少数载流子寿命τeff随过剩载流子密度Δn变化的QSSPC测量结果
QSSPC结果显示,退火后寿命样品在Δn=10¹⁵ cm⁻³处的有效寿命为432 μs,对应有效表面复合速度Seff=22 cm/s,表明该方法能获得良好的钝化效果。
Suns-Voc结果

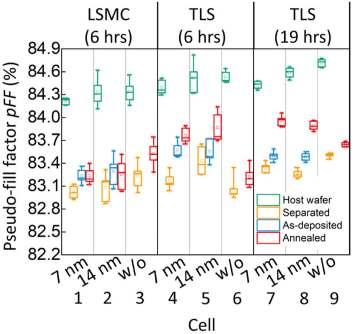

母片晶圆、分离后、刚沉积后以及退火后的Suns-VOC测量结果
母片平均Voc=669 mV,各步骤后Voc变化很小(±2 mV),因此重点分析pFF。
从母片到分离后,LSMC和TLS均导致pFF下降约1.2%(绝对值),源于边缘复合。
沉积氧化铝后,pFF开始回升。TLS电池从分离态到刚沉积态提升0.4%(绝对值)。
退火后,TLS电池再提升0.4%(绝对值),归因于钝化层激活。未沉积的对照电池退火后也有轻微提升(可能因自然氧化硅生长)。
总体来看,TLS+PET使pFF绝对值提高0.7%,恢复了50%的分离损失;LSMC+PET仅提高0.3%,恢复约16%。表明TLS的光滑边缘更有利于PET效果。

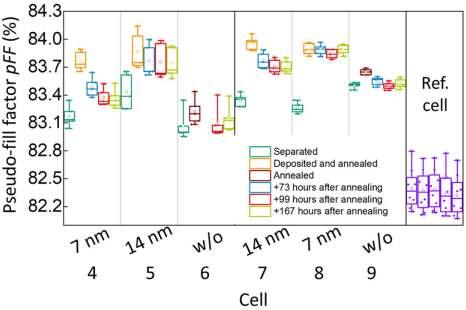

通过Suns-VOC测量获得的TLS分离电池在PET处理前后的pFF值
稳定性测试:涂覆14 nm氧化铝的电池在167小时内pFF几乎不变;7 nm或无涂层的电池随时间退化。
IV 测量结果
基于上述结果,优选TLS+PET制备电池进行IV测试,并与未做PET的LSMC分离电池对比。
TLS+PET电池(正面):效率22.1%,VₒC=669 mV,FF=81.4%,jsc,des=40.5 mA/cm²,pFF=83.2%,串联电阻0.38 Ω·cm²(表明金属接触未退化)。
LSMC无PET电池(正面):效率21.7%,FF=80.9%,pFF=82.4%。
背面测量:TLS+PET电池背面效率14.7%,比无PET的LSMC电池(14.4%)高0.3%。两者背面串联电阻均为0.35 Ω·cm²。
考虑背面10%额外辐照,TLS+PET电池输出功率密度为23.5 mW/cm²,比无PET的LSMC电池高0.4 mW/cm²。
这些结果证明PET有效提升了分离电池的效率,且无需修改金属化前工艺。
本文提出的金属化后钝化边缘技术(PET)结合热原子层沉积氧化铝和低温退火,能显著降低分离边缘复合。TLS分离提供光滑边缘,更利于PET效果;LSMC分离边缘粗糙,PET效果稍弱。TLS+PET使pFF提升0.7%(绝对值),恢复一半分离损失,且14 nm氧化铝钝化在167小时内保持稳定。最佳电池正面效率达22.1%,考虑背面10%辐照后输出功率密度为23.5 mW/cm²,比未钝化电池高0.4 mW/cm²。该技术无需改变前道工艺,便于工业集成。
美能非接触IV测试仪
联系电话:400-0086-690
美能光伏将于2026年6月3日(周三)上午9:30在SNEC展会进行直播,带来全新的非接触式IV测试解决方案,助力电池提效迈上新台阶。
✅ 参与方式:线下参会或线上预约直播
✅ 美能非接触IV测试仪 首次公开亮相
✅ 电池提效工艺技术培训(干货满满)
✅ 直播时间:6月3日 上午 9:30 开始
✅ 直播入口:点击下方微信公众号“预约”或关注美能光伏官方直播间
与您共同开启非接触IV测试新时代!
