美能光伏产品 | 栅线数据测量，看美能全自动光学影像测量仪如何大展身手！

日期：2023-07-14浏览量：20

随着光伏行业中电池厂商对电池生产的品质要求越来越高，生产过程中遇到的问题也层出不穷。为了使电池厂商更好的解决光伏电池的质量问题，了解到品质的重要性，由「美能光伏」所研发的美能全自动光学影像测量仪横空出世，该测量仪器配备了基于高分辨率相机的测量系统，可帮助光伏企业用户改善丝网印刷工艺。本期「美能光伏」将给您介绍全自动光学影像测量仪的栅线数据测量！

测量技术独家研发

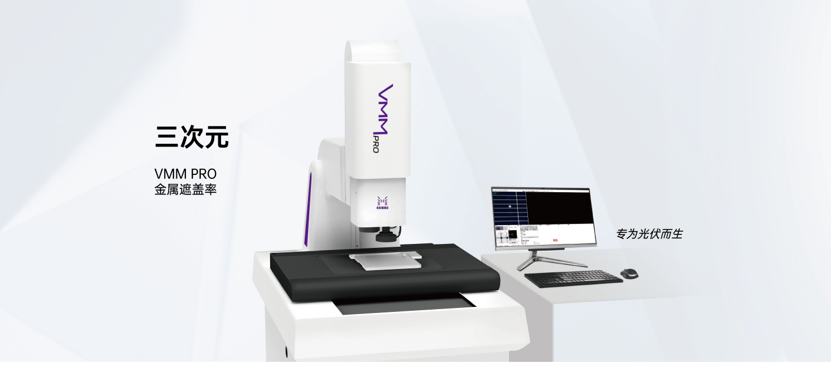

美能全自动光学影像测量仪可通过对太阳能电池片进行一次预设操作，计算出大量测量数据，从而完成高精度的遮盖扫描。

美能全自动光学影像测量仪具有独家的VMM PRO金属遮盖率技术，可帮助电池厂商制作出更优质的栅线电极，改善丝网印刷工艺、减少遮光面积、精确的计算出光伏电池栅线的各项数据，从而提高光伏电池的效率。

线栅宽测量 保证工艺的合格性

线栅宽测量可以精确的计算出栅线的宽度，根据单个栅线的宽度从而测量整块太阳能电池中栅线与光伏网板的栅线是否一致，从而保证导电率的效能。

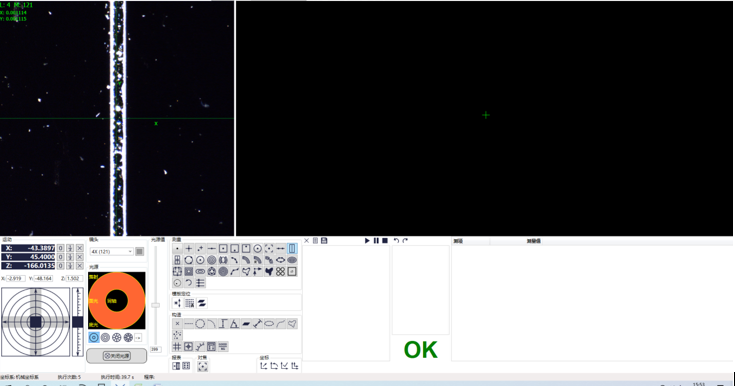

可先将太阳能电池片放置于测量白板的左上角，打开主镜头后，找到线栅的位置，并切换到4倍像素，调整亮度后用镜头对焦，将栅线置于界面中间。点击矩形框测直线功能，用鼠标左键选中左边线的第一个点，按住下拉。右侧再抓取一条线，操作同上。线1和线2选中后，点击构造直线功能，即可自动测量出光伏电池栅线的宽度。

线栅距测量易与网板对比，操作便捷

为了保证光伏电池的导电效率，确保它是否符合制作工艺标准，进而与网板进行比对，需要对光伏电池的栅线进行距离测量。

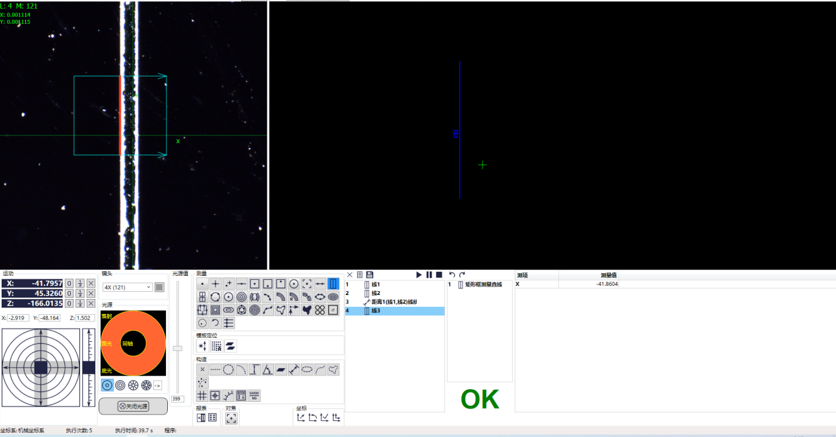

线栅距测量与线栅宽测量有着相似之处，可先将第一根栅线抓栅线左侧为线3，第二根栅线抓栅线左测为线4，随后选中线3线4，点击构造直线功能，即可自动计算出光伏电池栅线之间的距离。

mark点测量节省大量操作时间

为了使测量操作更便捷，能够对光伏电池片的mark点进行预设，并根据预设好的坐标位置自动扫描测量，从而帮助电池厂商节省操作时间。

在测量mark点时，需先将镜头调至4倍率并对准mark点的所处位置，测量模式选择圆形框测量圆功能，随后在系统软件中点击两次mark点的外黑线框。并使在黑线框上出现绿色圆与黑色线框重合即可。

按下鼠标左键即可出现蓝色圆，然后在两个蓝色圆之间双击就会出现红色圆，选中蓝色圆和红色圆，点击构造直线功能，即可自动测量出mark点的中心距离，从而计算出mark点的各项数据。

太阳能电池的栅线测量至关重要，由测量得到的栅线数据可帮助电池厂商在生产高品质的光伏电池时节省大量的时间，并提早发现与解决光伏电池的潜在问题。未来，「美能光伏」还将继续以更加严苛的要求制约自己，为光伏行业的品质追求竭尽全力！

上一篇：美能光伏科普 | 异质结（HJT）太阳能电池板

下一篇：美能光伏科普 | 光伏电池行业的“未来战士”——N型电池

market@millennialsolar.com

江苏省苏州市吴中区金地威新吴中智造园21栋

扫一扫

关注技术顾问

扫一扫

关注官方公众号

扫一扫

关注官方视频号

扫一扫

关注B站视频号

解决方案

HJT电池 TOPCon电池钙钛矿单结/叠层电池 BC电池 IEC标准实证基地电站运维 BIPV光伏建筑实验

快速链接

产品中心案例中心企业介绍隐私声明条款

提供以下信息与我们联系，我们很乐意为您提供帮助！

苏州上器试验设备有限公司版权所有 © 2022 苏ICP备2020061695号-7
