美能光伏|方块电阻测试法——四探针测量法

日期：2023-06-07

许多器件材料的重要参数都和电阻率有关，在光伏及半导体行业工艺飞速发展的今天，材料的电阻均匀性和电特性受到了人们的广泛关注。在表征材料时，精确的电阻率是至关重要的，它决定了材料导电性能的好坏。四探针测量法在半导体测量技术中已得到了广泛的应用，「美能光伏」研发的FP220A扫描四探针方阻仪，拥有超宽的测量范围、超高的测量精度，可以表征各种材料。本期「美能光伏」将带您了解表征材料中的方块电阻的测量方法。

方块电阻

方块电阻简称方阻，又成面电阻，指一个正方形的薄膜导电材料的一边到另一边之间的电阻。方块电阻有一个特性，就是任意大小的正方形边到边的电阻都是一样的，及任意长度距离之间的方阻都是一样的，这样方阻就仅与导电膜的厚度等因素有关。方阻测量通常用于表征导电或半导电涂层和材料的均匀性，用于质量保证。典型的应用包括半导体及太阳能电池、功能材料、非晶合金以及液晶面板等等。

那么方块电阻是如何测试呢？

四探针测量法

测量方块电阻最主要的技术就是四探针测量法。四个探头具有相等的间距，并显示与表面接触。电流（I）通过探头1注入并通过探头4收集，同时测量探头2和3之间的电压。它通过在外部两个探头之间施加直流电流（I）并测量内部两个探头之间的产生的压降来工作。

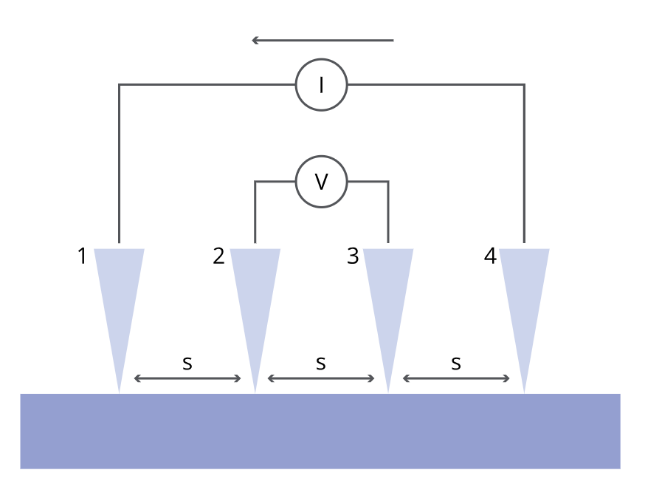

四点探头示意图

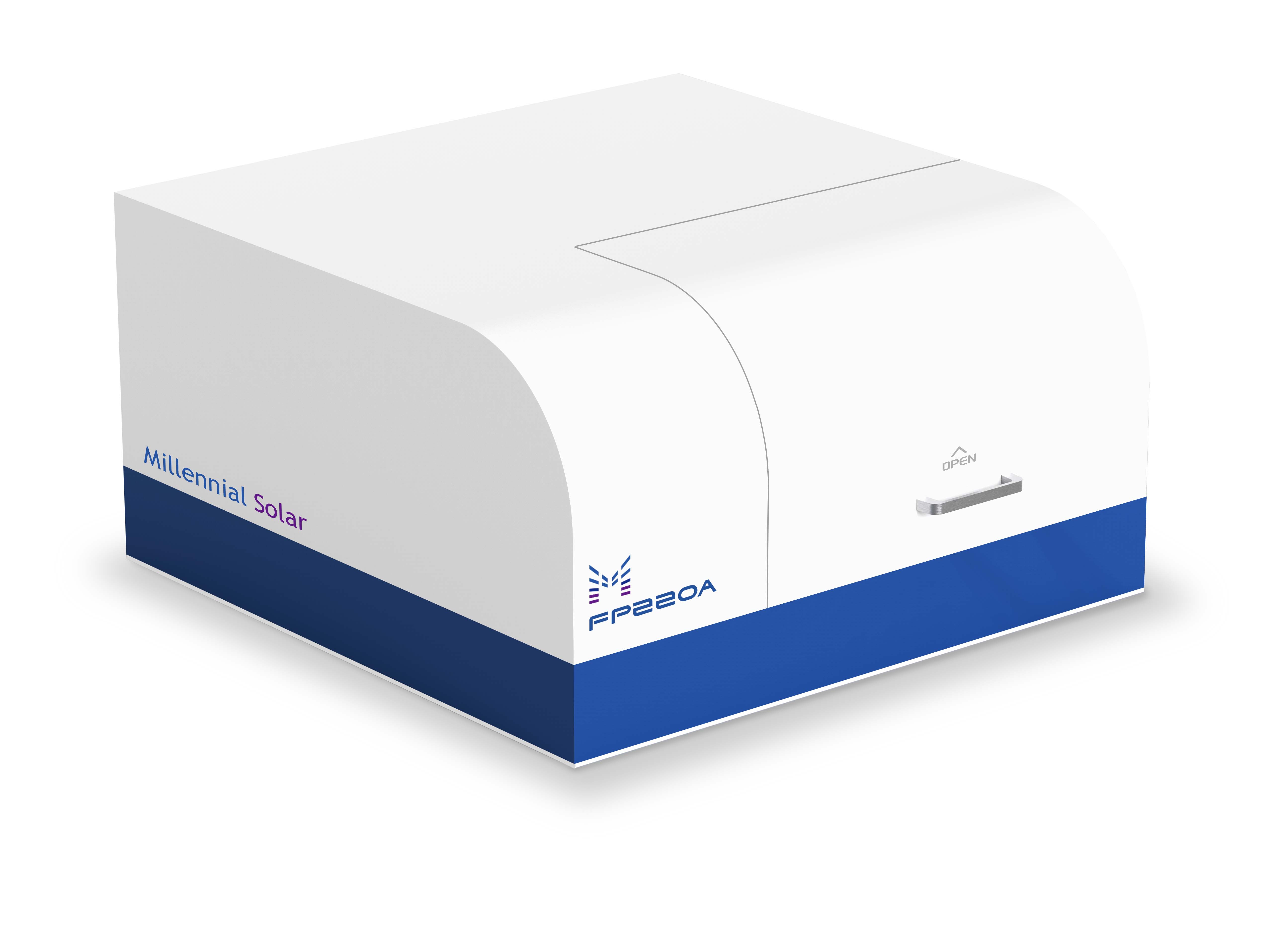

美能扫描四探针方阻仪

美能扫描四探针方阻仪是专为科学研究设计的。可以对最大220mm样品进行快速、自动的扫描，获得样品不同位置的方阻/电阻率分布信息。动态测试重复性（接近真实场景）可达0.2%，为行业领先水平。0.1μΩ~100MΩ的超宽测量范围可涵盖绝大部分应用场景，可广泛适用于光伏、半导体、合金、陶瓷等诸多领域。

● 0.1μΩ~100MΩ的超宽测量范围

● 可计算正电流和负电流之间的平均薄层电阻，消除可能发生的电压偏差，提高测量精度

● “手动任意点测量”和“全自动多点扫描”两种测量方式，多种预设方案

● 探针压力3-5N可调，防止探头刺穿薄膜，同时提供良好的电接触

美能扫描四探针方阻仪可进行简单、直接的电阻测量，且提供丰富的探针类型以适用和优化不同表面材料的特性表征测量，为更多行业领域的用户带来更好的测量体验！
