美能光伏产品 | 美能3D显微镜ME-PT3000产品介绍

日期：2023-05-17浏览量：15

ME-PT3000是一款高速共聚焦扫描显微镜，可用于精确可靠的2维、3维(3D)测量。通过快速光学扫描模块和信号处理算法可实现实时共聚焦显微图像。

本期「美能光伏」将给您介绍我们的主打产品——美能3D显微镜。

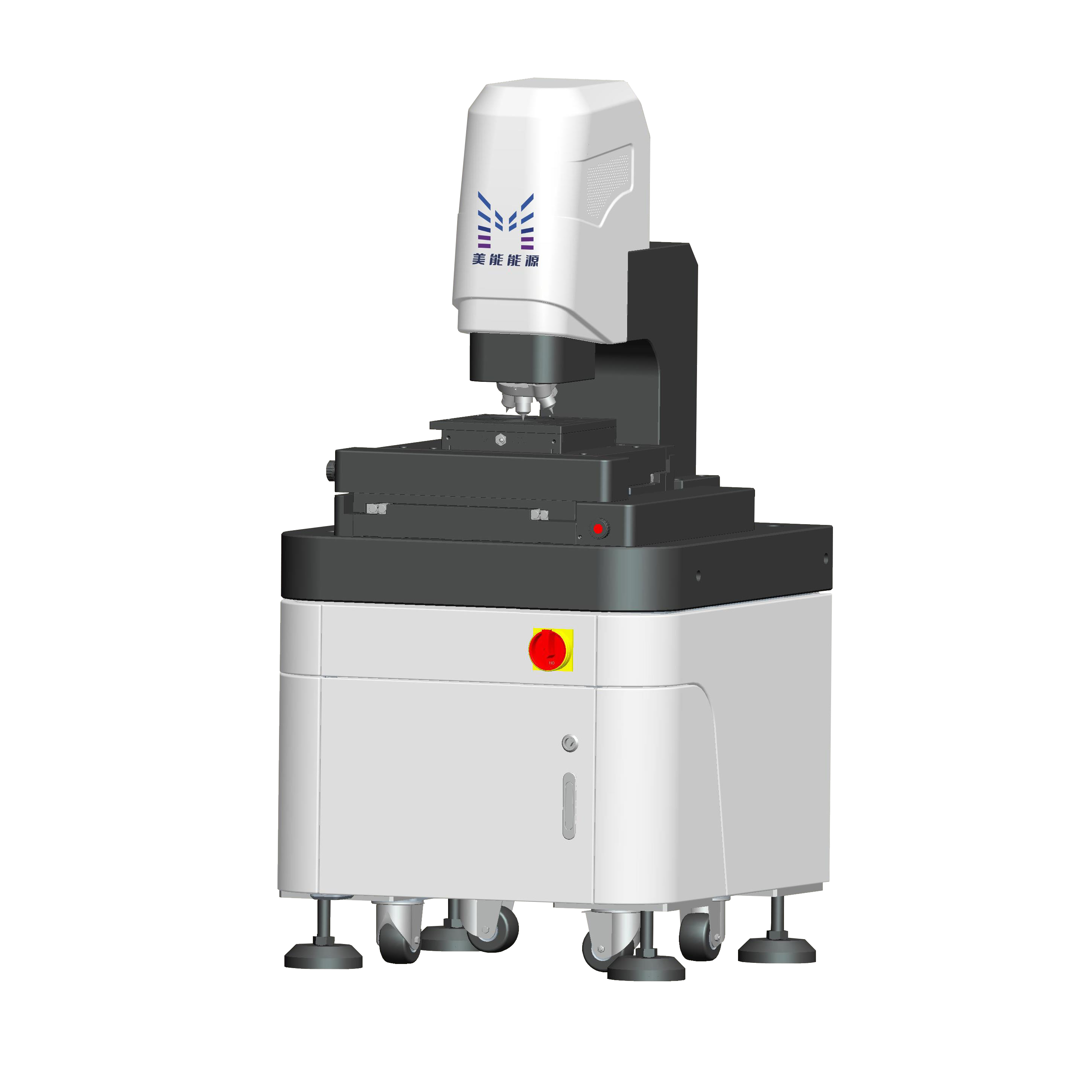

美能3D显微镜

美能3D显微镜专用于光伏行业对光伏电池片表面的栅线及绒面进行质量检测的光学仪器。以光学技术为原理、结合精密Z向扫描模块、3D建模算法等对器件表面进行非接触式扫描并建立表面3D图像，通过系统软件对光伏电池片上的栅线的高度与宽度、绒面上的金字塔数量进行定量检测，以反馈光伏电池片清洗制绒、丝网印刷工艺质量。

传统表面形貌测量设备的缺点

● 接触式粗糙度仪

探针头在进行测量时会划伤样品表面，多次测试后会损伤样品

分辨率受限于测针的尖锐程度

接触式的测量方式无法应对表面柔软或带粘性的物体

● 工具显微镜

分辨率多为微米级别，对于尺寸同为微米级的金字塔，难以实现准确的观察和测量。

景深浅，测量画面无法完全清晰展示

● 扫描电镜

样品材质不导电则需要喷金处理

无法显示样品的真实色彩

无法测量3D形状

大多数扫描电镜测量样品大小有限制规定

美能3D显微镜优势

● 非接触式无损高速测量

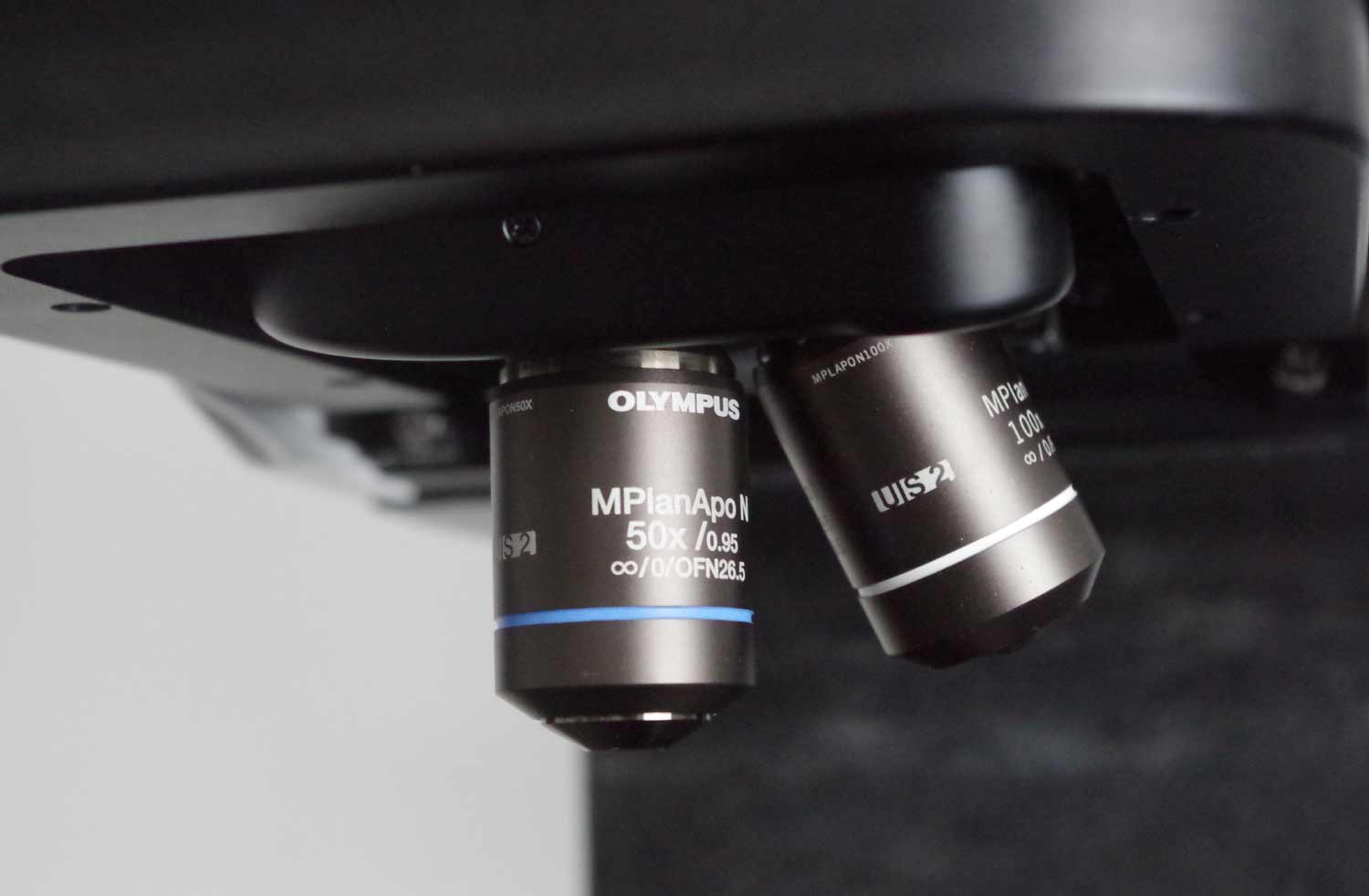

● 最大综合倍率：198-39966倍，能够精准测量“亚微米级的形貌起伏”

● 高精度呈现毫米、微米、纳米级形貌。

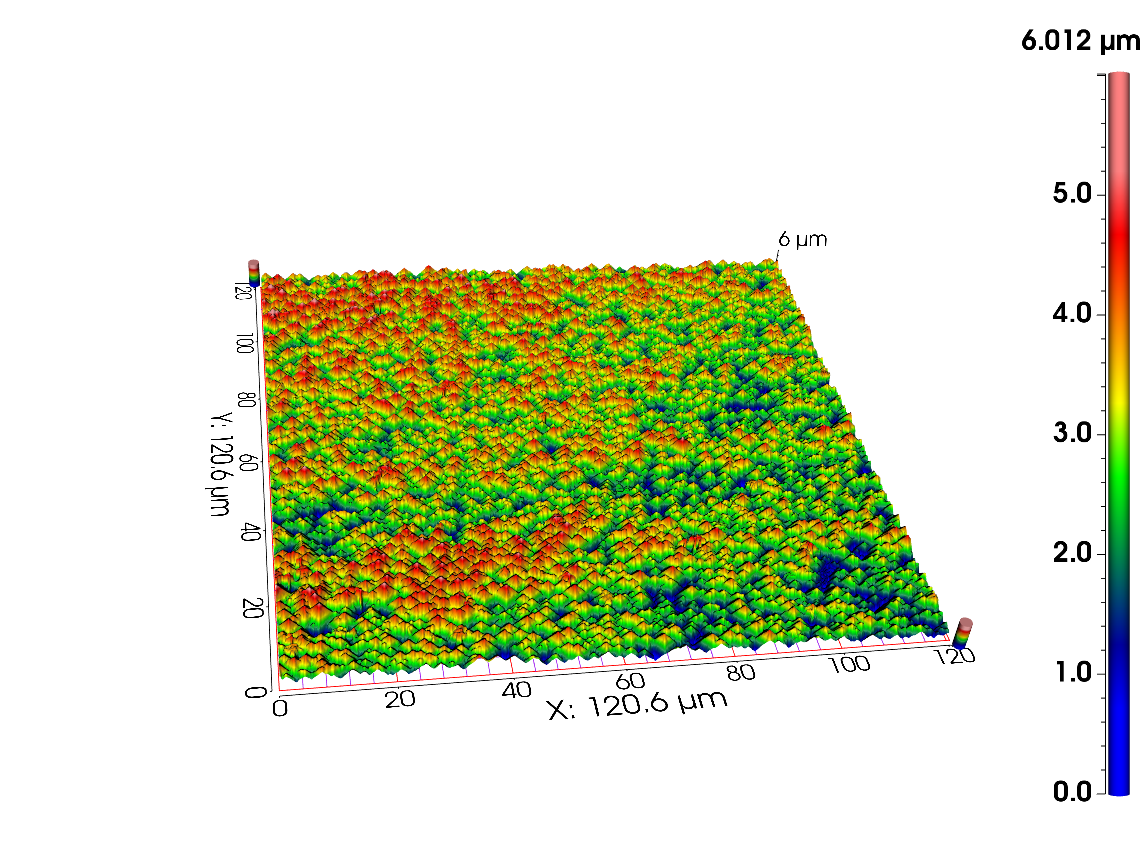

（美能3D显微镜——测量金字塔绒面高度图）

● Z轴显示分辨率达1nm，可以精准获取微小形状

● 内置超高精细彩色CMOS相机，赋予黑白共聚焦图像鲜艳的色彩

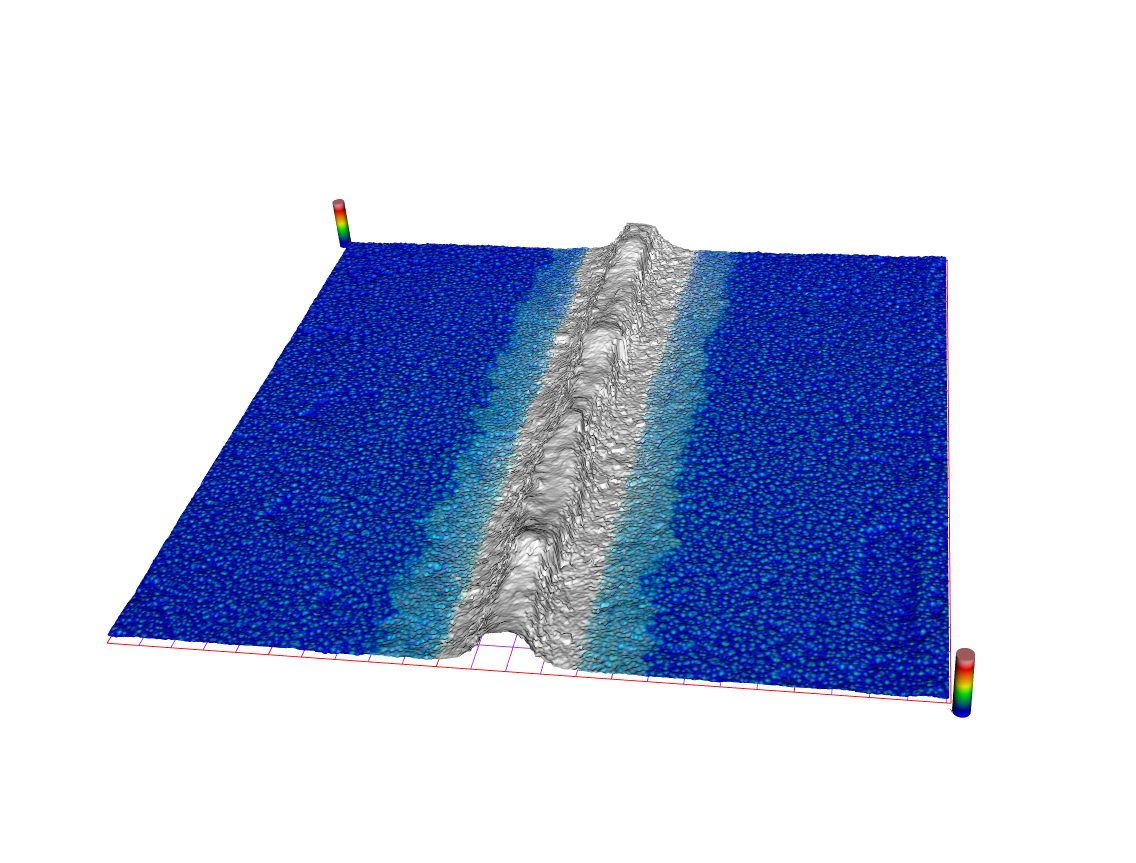

（美能3D显微镜——太阳电池栅线真彩图）

● 高精密电动载物平台，提供超大扫描范围：230mm×230mm

● 不用制备样品，也无需提前处理，能够直接测量

上一篇：美能光伏科普 | 异质结（HJT）太阳能电池板

下一篇：美能光伏产品|美能SP200探针式台阶仪产品介绍

market@millennialsolar.com

江苏省苏州市吴中区金地威新吴中智造园21栋

扫一扫

关注技术顾问

扫一扫

关注官方公众号

扫一扫

关注官方视频号

扫一扫

关注B站视频号

解决方案

HJT电池 TOPCon电池钙钛矿单结/叠层电池 BC电池 IEC标准实证基地电站运维 BIPV光伏建筑实验

快速链接

产品中心案例中心企业介绍隐私声明条款

提供以下信息与我们联系，我们很乐意为您提供帮助！

苏州上器试验设备有限公司版权所有 © 2022 苏ICP备2020061695号-7
