美能光伏科普 | TopCon电池的工艺流程

日期：2023-04-03浏览量：15

TopCon太阳能电池技术是太阳能行业的最新趋势之一，是PERC / PERT技术的升级和更高级版本，本期「美能光伏」将给大家TopCon电池的制造工艺。

制造工艺

TOPCon太阳能电池技术最好的一点是，制造工艺与PERT太阳能电池非常相似，制造商只需进行少量投资即可升级其现有生产线。大多数制造设备可以保持不变。这使得TOPCon太阳能电池成为市场上已有的PERC / PERT光伏组件制造商的绝佳投资。

1、制造TOPCon太阳能电池的第一步是通过使用氢氧化钾（KOH）去除c-Si晶片切割过程中的锯损伤来化学纹理化晶圆表面。

2、清洁晶圆后，使用扩散法通过施加三溴化硼（BBr）在电池正面形成，但随后通过施加硝酸和氢氟酸（HF/HNO）去除背面，并通过湿化学浸渍产生超薄氧化层。

3、为了生长nPoly-Si层，通过等离子体增强化学气相沉积（PECVD）工艺生长磷掺杂的非晶硅（n-a-Si：H）层。然后在900ºC退火后将其转化为nPoly-Si层。+ +

4、进一步清洁太阳能电池，并通过PECVD施加钝化和涂层。

5、最后，通过丝网印刷将银/铝触点涂覆为金属化，使用最高温度为760ºC的快速烧制方法进行金属化。

制造TOPCon太阳能电池后，进行I-V太阳能电池曲线表征以评估其性能。

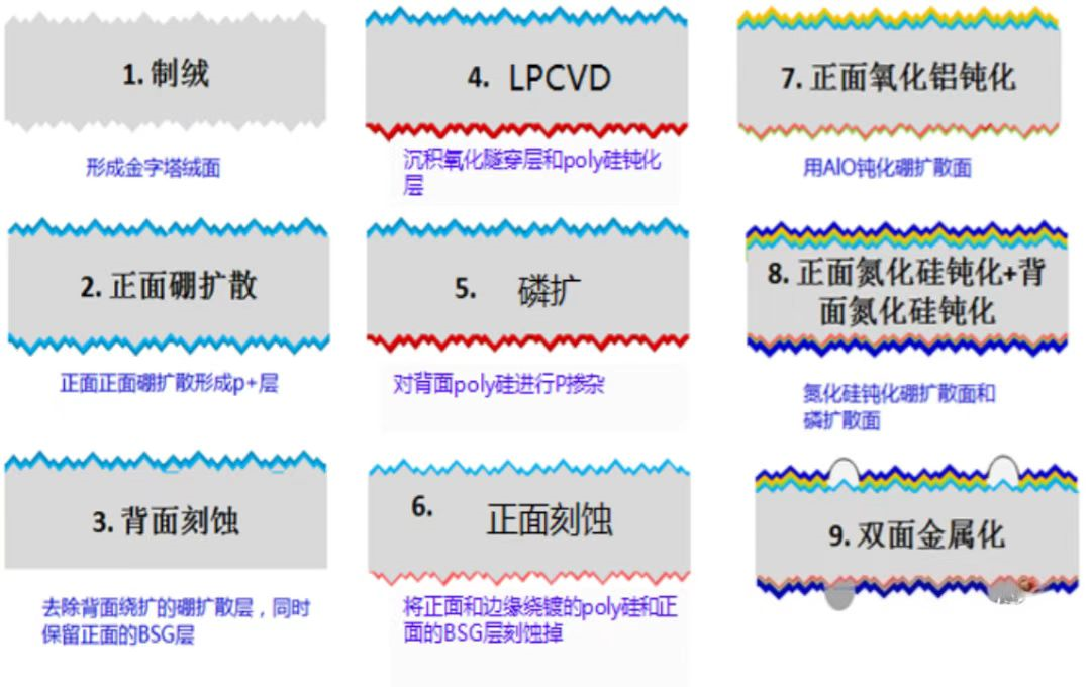

工艺流程图

TopCon太阳能电池技术具有与PERC太阳能电池相似的结构和制造工艺，只需几个额外的步骤，我们可以了解他的一个工艺流程。

美能3D显微镜

美能3D显微镜ME-PT3000是一款高速共聚焦扫描显微镜，可用于精确可靠的3维(3D)测量。通过快速光学扫描模块和信号处理算法可实现实时共聚焦显微图像。

ME-PT3000 3D显微镜专用于光伏行业对光伏电池片表面的栅线及绒面进行质量检测的光学仪器。以光学技术为原理、结合精密Z向扫描模块、3D建模算法等对器件表面进行非接触式扫描并建立表面3D图像，通过系统软件对光伏电池片上的栅线的高度与宽度、绒面上的金字塔数量进行定量检测，以反馈光伏电池片清洗制绒、丝网印刷工艺质量。

商务联系：顾经理-199 6293 0018

TopCon太阳能电池技术非常有前途，具有在太阳能行业内迅速发展的潜力。在考虑像这样的新兴技术时，还是要将其与市场上其他流行的光伏技术进行比较，才能更好的看出它的前景，有任何问题可以联系我们「美能光伏」。
