银消耗现状

光伏领域中银和铅的消耗是实现 100% 可再生能源生产目标的主要关注点之一。双面 PERC + 太阳能电池的正面接触使用银，背面则通过铝金属化与硅接触，但铝的天然氧化层阻碍了标准焊接工艺，因此通常使用背面银焊盘实现电池与铜线的互连。

超声波焊接技术

原理：超声波焊接通过空化效应破坏铝的氧化层，使熔融焊料（SnZn10）与铝形成金属间接触，从而生成可焊接的表面。

优势：

完全避免背面银垫的使用，减少银消耗20%~40%。

锡铝合金的电阻率比银铝合金低6倍以上，降低了接触电阻。

兼容现有的标准焊接工艺，无需增加生产步骤。

具体实验操作

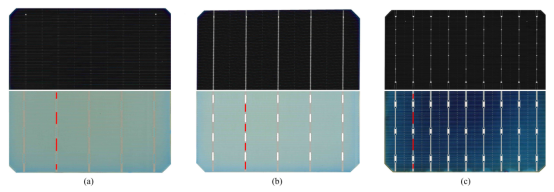

PERC+太阳能电池的金属栅线布局

展示了三种不同类型的 PERC + 电池（5BB 布局的 A 型和 B 型、9BB 布局的 C 型）的正反面结构。红色线条标注了超声波镀锡区域的位置，位于背面铝母线的银焊盘之间，宽度 1 mm，长度 5–12 mm。

超声波镀锡使用Sn90Zn10无铅焊料，通过超声波焊接站进行，频率为60kHz，功率范围4W至12W，焊接头温度可在150°C至480°C之间调节。超声波焊接头从220°C的焊料槽中收集焊料，并在180°C的太阳能电池上进行操作，以防止焊料在应用过程中凝固。通过手动焊接过程，将铜带焊接在这些镀锡区域上。

损伤检查

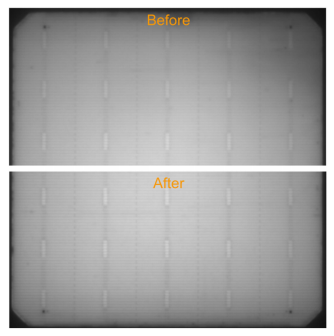

PL成像检测损伤

对比了超声波功率12 W、焊铁温度300°C下镀锡前后的PL图像，在最大超声波功率12W和300°C的焊接头温度下，电池在镀锡区域的发光减少不到1%，表明超声波焊接过程对电池表面的损伤极小。这说明超声波镀锡技术在破坏铝氧化层的同时，不会对电池的其他部分造成显著损害。

机械附着力

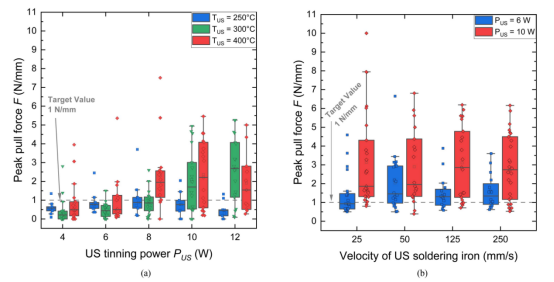

不同工艺参数下的剥离力测试结果

行业标准（DIN EN 50461）：剥离力需≥1 N/mm

图a：5BB 电池（A 型）在不同超声功率（4–12 W）和温度（250–400°C）下的剥离力。当功率≥10 W、温度300–400°C 时，剥离力中位数达1.5–2.8 N/mm，超过标准要求的 1 N/mm。

图b：9BB 电池（C 型）在不同超声功率（6–10 W）和焊头移动速度（25–250 mm/s）下的剥离力。速度提高至250 mm/s 时，10 W 功率下剥离力中位数达3 N/mm，表明更高主栅密度可提升机械稳定性。

超声功率和温度是影响附着力的关键因素，9BB电池因铝浆料结构优化表现更优。

结构分析

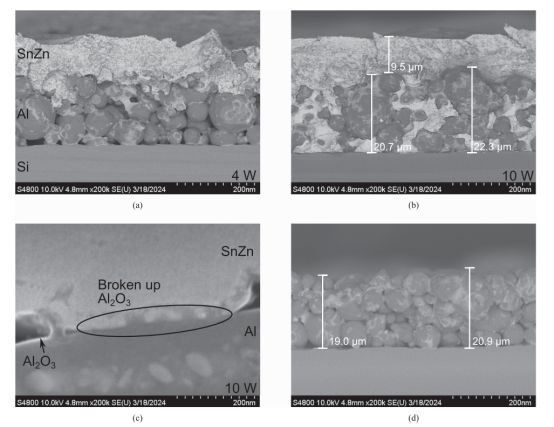

超声波镀锡母线的扫描电子显微镜（SEM）横截面图像

超声波功率对焊料渗透的影响：

低功率（4 W）无法实现全渗透，导致机械和电学性能不足；

高功率（10 W）通过破坏氧化层、填充孔隙和形成金属键合，同时提升机械强度（剥离力达标）和导电性（电阻降低）。

无损伤工艺验证：

镀锡后铝母线结构保持完整，未出现颗粒变形或浆料致密化，证明超声波能量被精准用于氧化层破除和焊料渗透，而非破坏母线本身。

电池性能

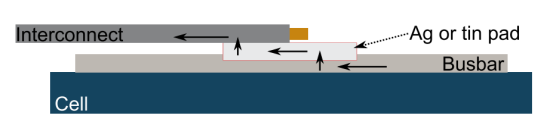

接触电阻测量路径示意图

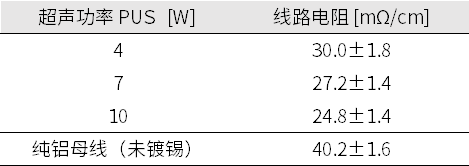

不同超声功率下铝母线镀锡前后的线路电阻（四点探针测量）

评估两种接触方案的路径电阻（Rpath）

传统方案：铝母线 → 银焊盘 → 铜互连（存在 Al/Ag 界面电阻）；

超声波方案：铝母线 → 锡焊盘 → 铜互连（存在 Al/SnZn 界面电阻）。

四点探针测量表明，超声波镀锡显著降低了母线的线路电阻，10W功率下电阻降低达40%。

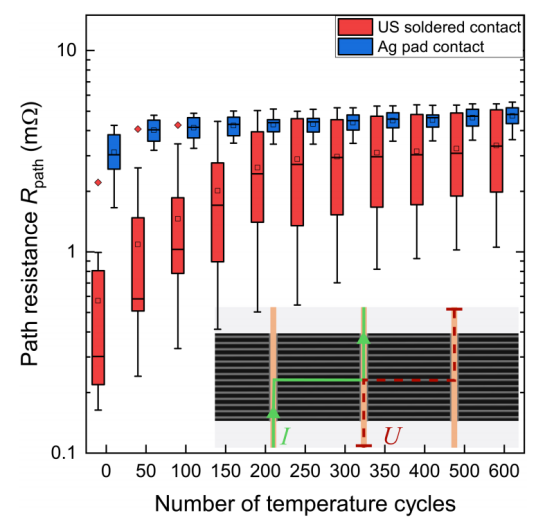

超声波镀锡与银焊盘的路径电阻老化对比

初始状态下，超声波镀锡接触的路径电阻（0.3 mΩ）显著低于银焊盘（3 mΩ），因 Al/Ag 复合层电阻率高。

经 600 次热循环后，镀锡接触电阻升至 2.5 mΩ，仍低于银焊盘的 4.5 mΩ，证明其长期导电性更优。

组件性能

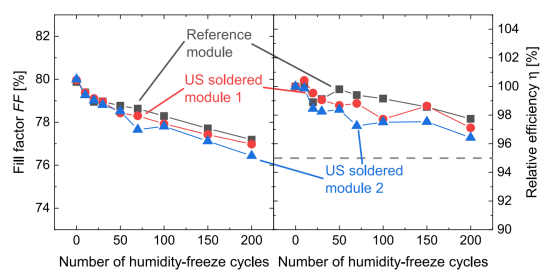

组件在湿度 - 冻结（HF）循环下的效率和填充因子老化

对比超声波镀锡组件（US Module 1/2）与银焊盘参考组件（Reference 1）的老化表现。

经 200 次 HF 循环后，镀锡组件效率损失 < 3.6%，符合 IEC 标准（≤5%），证明抗湿热老化能力达标。

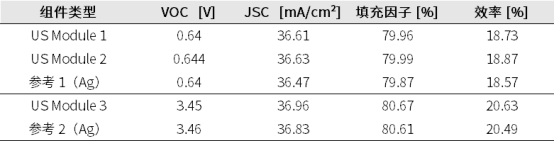

超声波镀锡组件在初始光电性能上不劣于传统银焊盘组件，甚至因串联电阻降低而略有提升。

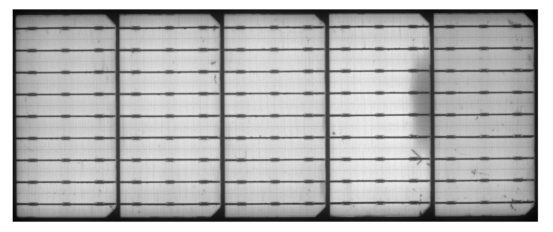

US Module 3 的电致发光（EL）图像

显示5片9BB 半切电池组成的组件，边缘区域因手动焊接出现小裂纹（右侧第二片电池暗区），提示需优化接触位置（如采用连续母线设计）以减少破损风险。

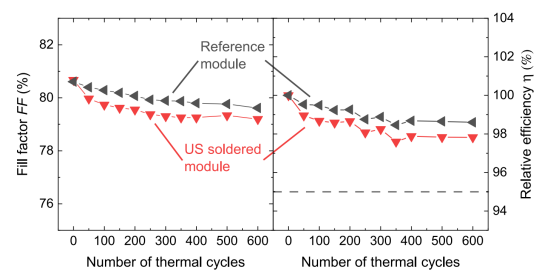

组件在热循环（TC）下的效率和填充因子老化

对比超声波镀锡组件（US Module 3）与银焊盘参考组件（Reference 2）的热循环稳定性。

经600次TC循环后，镀锡组件效率损失< 2.2%，远低于标准限值，验证了长期机械和电气可靠性。

超声波镀锡工艺凭借其在机械强度、电气性能和抗老化能力等方面的出色表现，成功实现了双面 PERC + 太阳能电池背面的无银、无铅互连，不仅显著降低了贵金属消耗，还提升了组件性能。

在机械可靠性层面，180°剥离力测试显示，超声波镀锡焊盘的附着力中位数可达 3N/mm，远超 DIN EN 50461 标准要求的 1N/mm，且 95% 的断裂发生在铝母线浆料与硅基底界面，证明焊接界面强度已超越传统银焊盘方案。

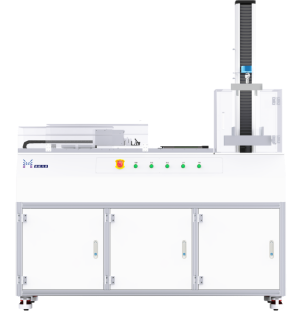

美能拉脱力综合测试仪
