探究丝网印刷的导电铜浆在PERC太阳能电池上的性能和可靠性

日期：2025-01-20浏览量：5

晶体硅太阳能电池占据全球约97%的市场份额，降低银消耗成为满足未来生产和成本目标的关键，铜因成本低、储量丰富且电阻率与银相似，成为银的理想替代品，但存在易氧化、向硅扩散及降低少子寿命等问题。本文研究通过优化铜浆料的特性，可以减少铜金属化电池的退化，提高电池的可靠性。

研究方法

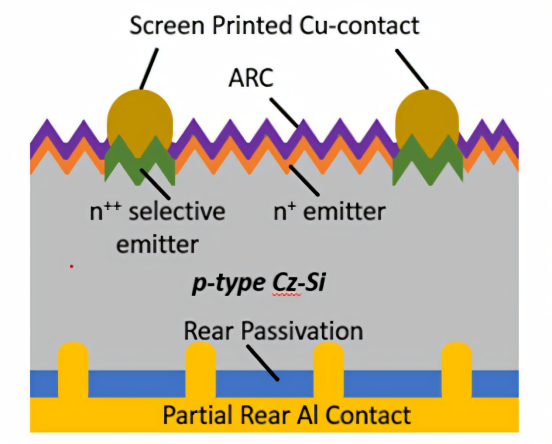

选择性发射极PERC电池的示意图

电池制备：在M6尺寸（166 mm×166 mm）的单晶p型硅片上制备了选择性发射极PERC电池。正面栅线使用铜浆料丝网印刷，背面为铝（Al）接触，局部接触开口。

金属化过程：金属化分为两步进行。首先，在硅片背面印刷铝，干燥后在约751°C下烧结，然后进行正面栅线印刷和在约630°C下烧结。同时，使用相同的硅片和751°C的共烧结温度制备了正面银印刷的参考电池。

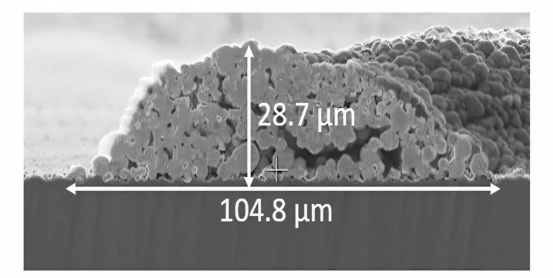

铜指条的横截面扫描电子显微镜图像

铜浆料特性：铜浆料的优化烧结峰值温度为约630°C，电阻率约为2-3×10^-5 Ω·cm。通过扫描电子显微镜（SEM）和能量色散X射线光谱（EDS）分析了铜指条的横截面，发现铜指条宽度约为100μm，高度为28.7μm，纵横比为0.27。

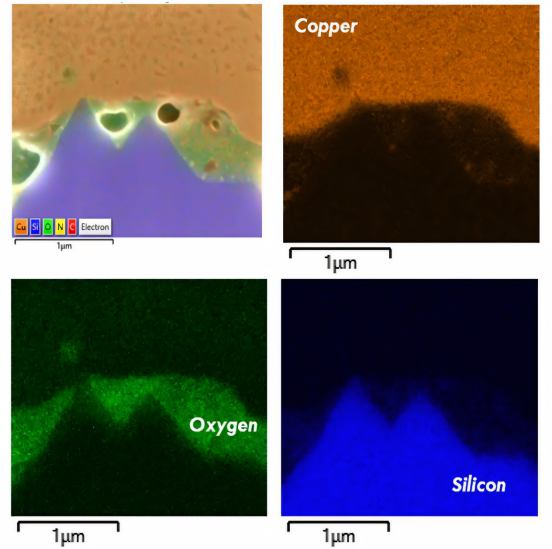

不同版本铜浆的 EDS 分析.png

不同版本铜浆的 EDS 分析

初始版本铜浆：初始版本铜浆在铜与硅之间存在厚氧化物层。该厚氧化物层增加了电池的串联电阻，阻碍了载流子的传输，不利于电池性能提升，导致电池的光电转换效率降低。

新版本铜浆：新版本铜浆的氧化物层更薄。这一结构变化促进了载流子传输，使电池内部的电流传导更为顺畅。同时，氧化物层仍有足够厚度充当阻挡层，防止铜向硅扩散，保证了电池在经过 1500 小时湿热测试后，依然能可靠运行，维持较好的性能。

电性能分析

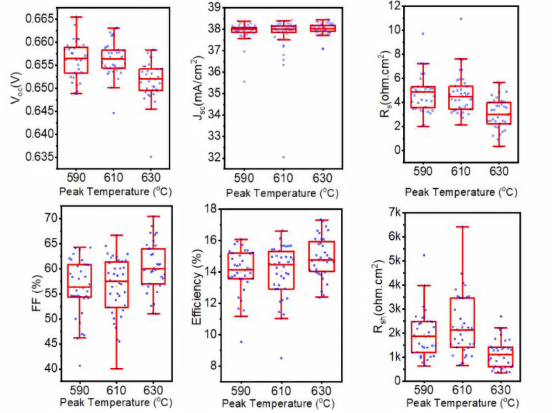

不同峰值烧结温度下一组100个PERC电池的IV参数分布

100个电池被分为三组，每组对应一个不同的峰值烧结温度：590°C、610°C和630°C。

Voc：随着烧结温度的升高，Voc有轻微的增加趋势。这表明较高的烧结温度可能有助于提高电池的开路电压。

Jsc：Jsc在不同烧结温度下变化不大，这表明烧结温度对短路电流密度的影响较小。

FF：FF在630°C烧结温度下最高，这表明优化的烧结温度可以显著提高电池的填充因子，从而提高整体效率。

不同烧结温度下的效率：

590°C：效率较低，具体数值未给出，但可以推断低于19.25%。

610°C：效率有所提高，但仍然低于630°C烧结温度下的效率。

630°C：效率最高，达到了19.25%。

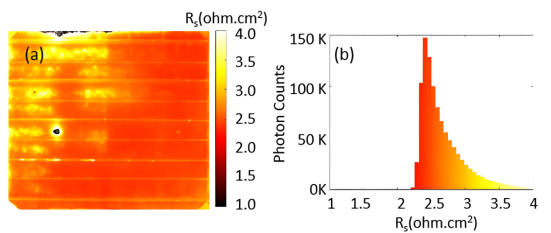

铜金属化M6尺寸电池的串联电阻分布图

串联电阻（Rs）：通过颜色编码显示了电池不同区域的串联电阻值。颜色越深表示串联电阻越高，颜色越浅表示串联电阻越低。串联电阻是电池性能的一个重要参数，它影响电池的填充因子（FF）和整体效率。较高的串联电阻会导致电池的电压降增加，从而降低电池的输出功率。

颜色编码：快速识别电池中串联电阻较高的区域。这些区域可能是由于铜指条的不均匀性、氧化层的不均匀性或其他制造缺陷导致的。

可靠性测试

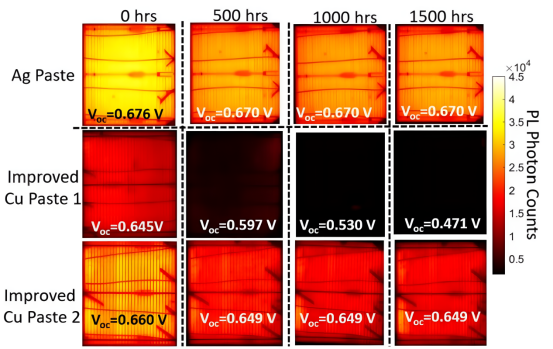

加速测试（85°C/85% 湿度湿热环境）前后的 PL 图像.png

加速测试（85°C/85% 湿度湿热环境）前后的 PL 图像

PL图像：PL图像通过颜色编码显示了电池的发光强度，颜色越亮表示电池的性能越好，颜色越暗表示电池的性能越差。

在85°C和85%湿度的条件下进行了1500小时的湿热测试。每500小时观察一次PL图像：

初始状态：在湿热测试前，PL图像显示电池整体发光较亮，表明初始性能良好。

性能退化：随着测试时间的增加，PL图像显示电池的发光强度逐渐减弱，特别是在裂缝区域。这表明电池在湿热条件下出现了性能退化，尤其是在连接区域。

改进效果：在改进铜浆料特性后，PL图像显示电池的性能退化显著减少。这表明优化的铜浆料在提高电池的可靠性方面起到了重要作用。

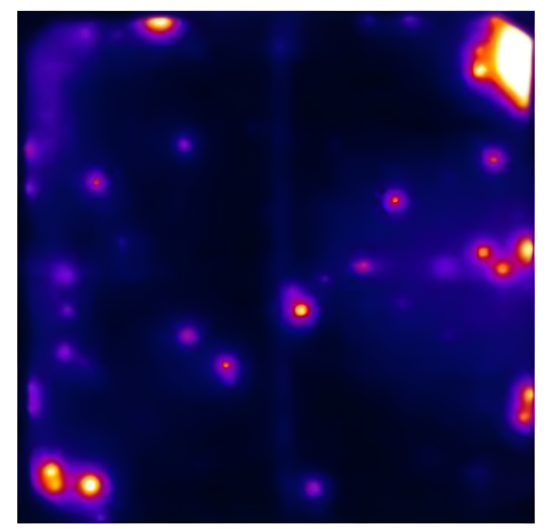

湿热测试后通过DLIT观察到的图像

电池在85°C和85%湿度的条件下进行了500小时的湿热测试，然后在反向偏置（-3V, 0.3A）下进行了DLIT测试：

DLIT图像：明亮的斑点表示旁路二极管的位置，这些旁路二极管是电池中的缺陷区域，会导致电流绕过正常路径，从而降低电池的性能。

性能退化：DLIT图像显示，经过500小时湿热测试后，电池中出现了明显的旁路二极管。这表明电池在湿热条件下出现了性能退化，特别是在铜/硅界面区域。

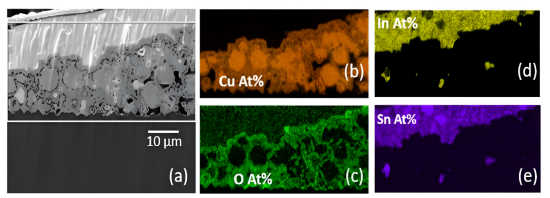

SEM和EDS对超声波焊接后的铜接触进行分析

横截面SEM图像：可以观察到铜接触与焊料的结合情况，以及焊料在铜接触上的分布。

EDS分析：EDS分析结果提供了焊接区域的化学组成信息，可以观察到铜（Cu）、锡（Sn）和铟（In）等元素的分布。均匀的元素分布表明焊接过程中元素混合良好，没有明显的扩散不均或元素分离现象。

通过实验发现优化的铜浆料在630°C的烧结温度下能够实现19.25%的电池效率，且在85°C和85%湿度的条件下，经过1500小时的湿热测试后，电池仍能保持良好的性能。这些结果表明，铜浆料在降低光伏生产成本方面具有巨大潜力，同时能够满足高性能和高可靠性的要求。

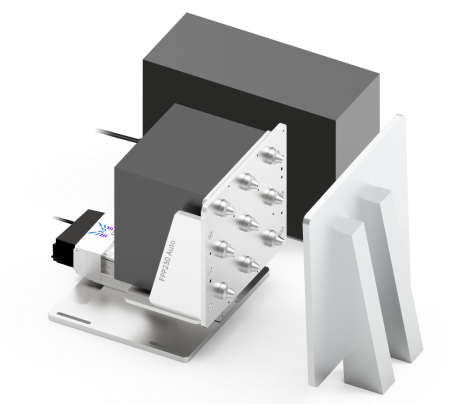

美能在线四探针方阻仪

联系电话：400 008 6690

美能在线方阻测试仪是专为光伏工艺监控设计的在线四探针方阻仪，可以对最大230mm×230mm的样品进行快速、自动的扫描，获得样品不同位置的方阻/电阻率分布信息。

最大样品满足230mm×230mm

测量范围：1mΩ~100MΩ

测量点数支持5点、9点测量，同时测试5点满足≤5秒，同时测试9点满足≤10秒

测量精度：保证同种型号测量的精准度不同测试仪器间测试误差在±1%

使用美能在线四探针方阻测试仪来评估电池的方块电阻和电阻率分布。该设备可以进行快速、自动的扫描，获得样品不同位置的方阻/电阻率分布信息。通过这种自动化和无损检测技术，我们能够实时监控电池片的制造工艺，确保每片电池的性能一致性和可靠性。

原文出处：Exploring the performance and reliability of screen-printable fire through copper paste on PERC solar cells
